Wyłącznik różnicowo-prądowy z blokiem nadmiarowym DS203 M AC-C20/0,03, 3P C20 30mA AC, pro M compact | 2CSR273001R1204 ABB

Alternatywny kod produktu: 2CSR273001R1204

Opis i Kluczowe Cechy

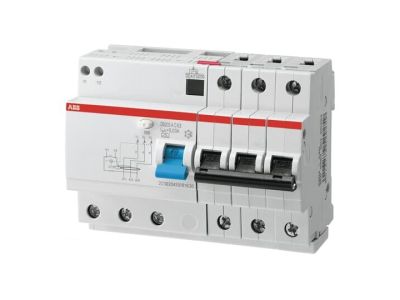

Wyłącznik różnicowo-prądowy DS203 M AC-C20/0,03 (symbol 2CSR273001R1204) z serii pro M compact to wysokiej klasy aparat modułowy 3-biegunowy (3P) o prądzie znamionowym C20 z wbudowanym blokiem nadmiarowym. Chroni instalację przed skutkami zwarć, przeciążeń oraz sinusoidalnych prądów ziemnozwarciowych, zapewniając ochronę przeciwporażeniową przy prądzie różnicowym 30mA AC. Wyposażony w funkcję testu sprawności działania.

• Ochrona różnicowoprądowa 30mA AC: Natychmiastowe wyłączenie zasilania przy wykryciu upływu prądu powyżej 30mA, minimalizując ryzyko porażenia prądem i pożaru.
• Blok nadmiarowy – ochrona zwarciowa i przeciążeniowa: Zapewnia ochronę zwarciową do 6kA i przeciążeniową przy prądzie znamionowym C20, eliminując konieczność stosowania dodatkowych wkładek topikowych.
• 3-biegunowa konstrukcja (3P): Przeznaczony do instalacji trójfazowych z neutralnym lub bez neutralnego – idealny do zasilania maszyn, układów sterowania i rozdzielnic przemysłowych.
• Prąd znamionowy C20: Zapewnia bezpieczną pracę obwodów o obciążeniu do 20A, kompatybilny z przewodami o przekroju do 6mm².
• Funkcja testu: Umożliwia okresową weryfikację sprawności działania wyłącznika bezpośrednio z panelu czołowego, bez konieczności demontażu.

Zgodność z Normami

Wyłącznik spełnia wymogi normy PN-EN 61008-1 oraz PN-EN 61009-1 dotyczących wyłączników różnicowoprądowych i ich kombinacji z zabezpieczeniami nadprądowymi. Posiada deklarację zgodności CE i jest oznaczony symbolem 3.

Zastosowanie

Wyłącznik różnicowo-prądowy DS203 M AC-C20/0,03 przeznaczony jest do ochrony obwodów trójfazowych w instalacjach przemysłowych, budynkach użyteczności publicznej i gospodarstwach domowych, gdzie wymagana jest wysoka niezawodność ochrony przeciwporażeniowej i przeciwpożarowej.

• Ochrona instalacji trójfazowych w rozdzielnicach przemysłowych i maszynach produkcyjnych.
• Zabezpieczenie obwodów zasilających gniazda wtykowe w pomieszczeniach mokrych (łazienki, kuchnie, baseny).
• Ochrona obwodów oświetleniowych i grzewczych w budynkach mieszkalnych i biurowych.
• Stosowanie w układach sterowania i automatyki przemysłowej, gdzie niezbędna jest ochrona przed skutkami zwarć i przeciążeń.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP wyłącznie przy odłączonym napięciu. Urządzenie należy zamontować na szynie DIN w pozycji pionowej. Przewody fazowe (L1, L2, L3) oraz neutralny (N) podłączyć zgodnie z oznaczeniami na obudowie. W przypadku instalacji 3-biegunowej bez neutralnego, przewód neutralny pozostaje niepodłączony. Po montażu przeprowadzić test działania przyciskiem „TEST” i zweryfikować reakcję wyłącznika. Dobór przekroju kabli powinien być zgodny z prądem znamionowym C20 (do 6mm²).

FAQ

• Czy wyłącznik DS203 M AC-C20/0,03 chroni przed zwarciem? Tak, wyposażony jest w wyzwalacz elektromagnetyczny zapewniający ochronę zwarciową do 6kA, co eliminuje potrzebę stosowania dodatkowych zabezpieczeń topikowych.
• Jaki jest maksymalny prąd zwarciowy, przy którym wyłącznik zadziała? Maksymalny prąd zwarciowy, przy którym wyłącznik zareaguje, wynosi 6kA – parametr potwierdzający skuteczną ochronę zwarciową.
• Czy wyłącznik można stosować w obwodzie jednofazowym? Nie, jest to aparat 3-biegunowy (3P) przeznaczony wyłącznie do instalacji trójfazowych z lub bez neutralnego. Do ochrony obwodów jednofazowych należy stosować odpowiednie wyłączniki 1P+N.
