Wyłącznik różnicowo-prądowy z blokiem nadmiarowym DS203 M AC-B25/0,03, 3P B25 30mA AC, pro M compact | 2CSR273001R1255 ABB

Alternatywny kod produktu: 2CSR273001R1255

Opis i Kluczowe Cechy

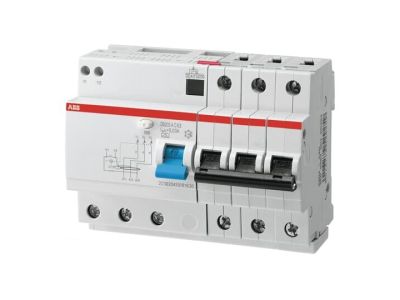

Wyłącznik różnicowo-prądowy DS203 M AC-B25/0,03 (symbol 2CSR273001R1255) w wersji 3-biegunowej (3P) o prądzie znamionowym 25A i czułości 30mA to kluczowy element zabezpieczający instalacje elektryczne przed porażeniem prądem, zwarciami i przeciążeniami. Wyposażony w blok nadmiarowy zapewnia kompleksową ochronę obwodów trójfazowych. Niskoprofilowa konstrukcacja typu pro M compact umożliwia montaż w rozdzielnicach o ograniczonej przestrzeni.

• 3-biegunowa budowa (3P): Zapewnia ochronę w układach trójfazowych, gdzie wymagana jest eliminacja prądów upływowych we wszystkich fazach.
• Prąd znamionowy 25A: Odpowiedni do zabezpieczania obwodów o średnim obciążeniu, takich jak gniazda wtykowe, linie zasilające maszyny lub obwody oświetleniowe w budynkach użyteczności publicznej.
• Czułość 30mA (typ AC): Wykrywa sinusoidalne prądy ziemnozwarciowe o częstotliwości sieciowej – standardowe zabezpieczenie przeciwporażeniowe w instalacjach domowych i przemysłowych.
• Blok nadmiarowy (prądowy): Chroni przed przeciążeniami i zwarciami, współpracując z wyłącznikami nadprądowymi, co zwiększa niezawodność zabezpieczeń.
• Konstrukcja pro M compact: Niskoprofilowa obudowa ułatwia montaż w kompaktowych rozdzielnicach, oszczędzając miejsce bez utraty funkcjonalności.

Zgodność z Normami

Wyłącznik DS203 M AC-B25/0,03 spełnia wymogi normy PN-EN 61008-1 oraz PN-EN 62423 dotyczących wyłączników różnicowoprądowych. Posiada deklarację zgodności CE i jest zgodny z dyrektywami UE w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik różnicowo-prądowy DS203 M AC-B25/0,03 przeznaczony jest do ochrony obwodów trójfazowych o prądzie znamionowym do 25A przed skutkami zwarć, przeciążeń i prądów upływowych.

• Ochrona przeciwporażeniowa w instalacjach budynków mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie obwodów zasilających gniazda wtykowe, linie zasilające urządzenia przemysłowe lub obwody oświetleniowe.
• Stosowanie w rozdzielnicach trójfazowych zasilających maszyny, klimatyzatory, pompy lub inne urządzenia o obciążeniu do 25A.
• Kompleksowa ochrona w układzie selektywnym, współpracując z innymi wyłącznikami różnicowoprądowymi lub nadprądowymi.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP przy odłączonym napięciu. Urządzenie należy zamontować na szynie DIN w rozdzielnicy, zachowując odpowiedni odstęp izolacyjny między sąsiednimi aparatami. Przewody fazowe (L1, L2, L3) podłączyć do zacisków wejściowych, a przewód neutralny (N) do dedykowanego zacisku. Przewody wyjściowe prowadzić do chronionego obwodu. Po montażu należy przeprowadzić test działania przyciskiem „TEST” i sprawdzić poprawność współpracy z blokiem nadmiarowym. Dopuszczalny moment dokręcania zacisków: 2 Nm.

FAQ

• Jaki jest typ czułości wyłącznika DS203 M AC-B25/0,03? Wyłącznik posiada czułość 30mA (typ AC), co oznacza, że reaguje na sinusoidalne prądy ziemnozwarciowe o częstotliwości sieciowej 50/60 Hz.
• Czy wyłącznik współpracuje z blokiem nadmiarowym? Tak – wyposażony jest w blok nadmiarowy, który zapewnia dodatkową ochronę przed przeciążeniami i zwarciami, współpracując z wyłącznikami nadprądowymi.
• Do jakich obwodów należy stosować ten wyłącznik? Przeznaczony jest do zabezpieczania obwodów trójfazowych o prądzie znamionowym do 25A, takich jak linie zasilające gniazda wtykowe, maszyny przemysłowe lub obwody oświetleniowe.
