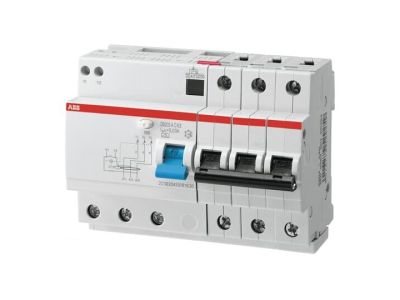

Wyłącznik różnicowo-prądowy z blokiem nadmiarowym DS203 M AC-B10/0,03, 3P B10 30mA AC, pro M compact | 2CSR273001R1105 ABB

Alternatywny kod produktu: 2CSR273001R1105

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy DS203 M AC-B10/0,03 (symbol 2CSR273001R1105) z serii pro M compact to zaawansowane urządzenie zabezpieczające instalację 3-fazową. Zapewnia ochronę przed prądami upływowymi (różnicowymi) 30 mA, prądami zwarciowymi i przeciążeniowymi dzięki zintegrowanemu blokowi nadmiarowemu. Przeznaczony do montażu na szynie DIN, łączy funkcjonalność wyłącznika RCD i wyłącznika nadprądowego w jednym kompaktowym urządzeniu.

• Ochrona różnicowoprądowa 30 mA AC: Natychmiastowe wyłączenie zasilania przy wykryciu prądu upływowego ≥ 30 mA – skuteczna ochrona przed porażeniem elektrycznym i pożarem spowodowanym zwarciem doziemnym.
• Blok nadmiarowy B10 (10 A): Zabezpiecza obwód przed prądami zwarciowymi i przeciążeniowymi do 10 A – eliminuje konieczność stosowania dodatkowych wkładek topikowych.
• Trójfazowa konstrukcja 3P: Przeznaczony do ochrony obwodów 3-fazowych (L1, L2, L3) z neutralnym – idealne rozwiązanie dla instalacji przemysłowych, warsztatowych i budowlanych.
• Seria pro M compact: Kompaktowe wymiary ułatwiające montaż w szafach sterowniczych i rozdzielnicach, oszczędność miejsca bez kompromisów w zakresie bezpieczeństwa.
• Szybkie działanie (typ AC): Reaguje na sinusoidalne prądy przemienne o częstotliwości 50/60 Hz – standardowe rozwiązanie do ochrony osób i mienia w instalacjach niskiego napięcia.

Zgodność z Normami

Wyłącznik DS203 M spełnia wymagania normy PN-EN 61009-1 oraz PN-EN 60947-2 dotyczących wyłączników różnicowoprądowych i wyłączników nadprądowych. Posiada deklarację zgodności CE i spełnia restrykcyjne wymagania dyrektyw unijnych w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

DS203 M AC-B10/0,03 to wszechstronne urządzenie zabezpieczające przeznaczone głównie do ochrony instalacji elektrycznych w środowisku przemysłowym, rzemieślniczym i budowlanym.

• Ochrona obwodów 3-fazowych w rozdzielnicach przemysłowych i maszynach produkcyjnych.
• Zabezpieczenie instalacji warsztatowych i garażowych, gdzie wymagana jest ochrona przed porażeniem i zwarciami.
• Stosowanie w systemach oświetlenia zewnętrznego i reklamowym, w miejscach narażonych na wilgoć i uszkodzenia mechaniczne.
• Ochrona obwodów gniazd wtykowych w budynkach użyteczności publicznej i biurowych, zgodnie z wymogami przepisów przeciwpożarowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez osobę posiadającą uprawnienia SEP przy całkowitym odłączeniu napięcia. Urządzenie montuje się na szynie DIN 35 mm, zachowując odpowiednie odstępy między sąsiednimi aparatami (zalecane minimum 1 moduł). Przewody fazowe (L1, L2, L3) oraz neutralny (N) podłącza się zgodnie ze schematem umieszczonym na obudowie. Po montażu należy przeprowadzić test działania przyciskiem „TEST” – wciśnięcie powinno spowodować natychmiastowe zadziałanie wyłącznika. Przed uruchomieniem instalacji sprawdzić poprawność podłączenia i dokręcenie śrub zaciskowych.

FAQ

• Czy wyłącznik DS203 M posiada ochronę przed zwarciem doziemnym? Tak, zintegrowany blok nadmiarowy B10 zapewnia ochronę zwarciową i przeciążeniową, natomiast RCD reaguje na prądy upływowe 30 mA – łącznie chroniąc przed zwarciem doziemnym i porażeniem.
• Jaki jest typ ochrony różnicowoprądowej? Typ AC – reaguje na sinusoidalne prądy przemienne o częstotliwości sieciowej 50/60 Hz. Nie nadaje się do ochrony przed prądami stałymi lub pulsującymi (np. falowniki).
• Czy wyłącznik można stosować w instalacjach domowych? Tak, jednak ze względu na prąd znamionowy 10 A i konstrukcję 3-fazową, najczęściej stosowany jest w instalacjach przemysłowych lub warsztatowych. Do instalacji domowych zalecane są wyłączniki 1-fazowe o niższych prądach znamionowych.
