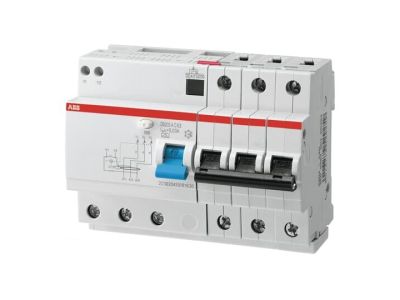

Wyłącznik różnicowo-prądowy z blokiem nadmiarowym DS203 M A-B25/0,03, 3P B25 30mA A, pro M compact | 2CSR273101R1255 ABB

Alternatywny kod produktu: 2CSR273101R1255

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy DS203 M (symbol 2CSR273101R1255) z serii pro M compact to zaawansowane urządzenie zabezpieczające przeznaczone do ochrony obwodów trójfazowych. Łączy w sobie funkcję ochrony przed prądami upływowymi (różnicowymi) oraz prądami zwarciowymi/przeciążeniowymi. Charakteryzuje się prądem znamionowym 25A i czułością 30mA, co zapewnia skuteczną ochronę przeciwporażeniową przy napięciu znamionowym AC 230/400V.

• Ochrona różnicowoprądowa 30mA: Natychmiastowe wyłączenie zasilania przy wykryciu prądu upływowego powyżej 30mA – minimalizuje ryzyko porażenia prądem.
• Blok nadmiarowy (A-B25): Zapewnia ochronę przed prądami zwarciowymi i przeciążeniowymi, zapobiegając uszkodzeniom instalacji i odbiorników.
• Konfiguracja 3P (trzy bieguny): Przeznaczony do ochrony obwodów trójfazowych, idealny do instalacji przemysłowych i budynkowych.
• Prąd znamionowy 25A: Odpowiedni do zabezpieczania standardowych obwodów gniazdowych i oświetleniowych o średnim obciążeniu.
• Serii pro M compact: Kompaktowe wymiary ułatwiają montaż w rozdzielnicach modułowych o ograniczonej przestrzeni.

Zgodność z Normami

Wyłącznik DS203 M spełnia wymagania normy PN-EN 61008-1 oraz dyrektyw unijnych dotyczących bezpieczeństwa elektrycznego. Posiada certyfikat CE i jest zgodny z wymaganiami dla urządzeń zabezpieczających w instalacjach niskiego napięcia.

Zastosowanie

Urządzenie przeznaczone jest do ochrony instalacji elektrycznych przed skutkami zwarć, przeciążeń i prądów upływowych, zapewniając bezpieczeństwo personelu i urządzeń.

• Ochrona obwodów gniazdowych i oświetleniowych w budynkach mieszkalnych i użyteczności publicznej.
• Zabezpieczenie linii zasilających maszyn i urządzeń przemysłowych.
• Instalacje trójfazowe w rozdzielnicach przemysłowych i budynkowych.
• Ochrona przeciwporażeniowa w miejscach o podwyższonym ryzyku kontaktu z prądem (np. warsztaty, magazyny, hale produkcyjne).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować w rozdzielnicy na szynie DIN, zgodnie z oznaczeniami L1/L2/L3/N. Przed instalacją należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Po zamontowaniu przeprowadzić test wyzwolenia przyciskiem TEST. Należy dobrać właściwy moment dokręcania przewodów zasilających i odbiorczych zgodnie z zaleceniami producenta (zalecany moment 2,5 Nm).

FAQ

• Jaki jest zakres prądów zwarciowych, które wyłącza ten model? Wyłącznik wyposażony jest w blok nadmiarowy A-B25, który zapewnia ochronę przy prądach zwarciowych do wartości znamionowej 25A (charakterystyka B).
• Czy wyłącznik działa z prądem stałym? Wyłącznik jest przeznaczony wyłącznie do pracy z prądem przemiennym (AC). Nie stosować w obwodach prądu stałego (DC).
• Jak przeprowadzić test funkcjonalności wyłącznika? Po zamontowaniu urządzenia należy odłączyć obciążenie, włączyć zasilanie i wcisnąć przycisk TEST – wyłącznik powinien natychmiast wyzwolić. Jeśli nie, należy wymienić urządzenie.
