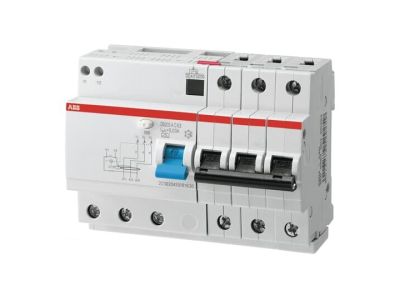

Wyłącznik różnicowo-prądowy z blokiem nadmiarowym DS203 M A-B13/0,03, 3P B13 30mA A, pro M compact | 2CSR273101R1135 ABB

Alternatywny kod produktu: 2CSR273101R1135

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy DS203 M (symbol 2CSR273101R1135) z serii pro M compact to zaawansowane urządzenie zintegrowanej ochrony przeciwporażeniowej i zwarciowej. Trójbiegunowa konstrukcja (3P) z charakterystyką B13 30mA klasy A zapewnia ochronę przed sinusoidalnymi prądami upływowymi AC oraz dodatkową ochronę przed dotykiem bezpośrednim. Zintegrowany blok nadmiarowy chroni instalację przed prądami zwarciowymi i przeciążeniowymi, gwarantując kompleksową ochronę obwodów.

• Trójbiegunowa konstrukcja 3P: Zapewnia ochronę w obwodach trójfazowych z neutralnym, idealny do zasilania maszyn przemysłowych i rozdzielnic.
• Charakterystyka B13 30mA klasy A: Wykrywa i odcina zasilanie przy zwarciu oraz prądzie upływowym 30mA, chroniąc przed porażeniem i pożarem.
• Zintegrowany blok nadmiarowy: Automatyczna reakcja na prądy zwarciowe i przeciążeniowe – natychmiastowe wyłączenie chroni instalację i podłączone urządzenia.
• Ochrona przed prądami sinusoidalnymi AC: Skuteczne działanie w instalacjach z odbiornikami generującymi harmoniczne, np. zasilacze impulsowe.
• Dodatkowa ochrona przed dotykiem bezpośrednim: Redukuje ryzyko porażenia prądem w przypadku uszkodzenia izolacji lub bezpośredniego kontaktu z przewodem fazowym.

Zgodność z Normami

Wyłącznik DS203 M spełnia wymagania normy PN-EN 61008-1 i posiada certyfikat CE. Został zaprojektowany zgodnie z dyrektywami niskonapięciowymi Unii Europejskiej, zapewniając wysoki poziom bezpieczeństwa przeciwporażeniowego i zwarciowego w instalacjach trójfazowych.

Zastosowanie

Wyłącznik różnicowo-prądowy DS203 M z blokiem nadmiarowym przeznaczony jest do ochrony obwodów trójfazowych w instalacjach przemysłowych, budynkach użyteczności publicznej oraz rozdzielnicach niskiego napięcia.

• Ochrona maszyn i urządzeń przemysłowych przed zwarciami i prądami upływowymi.
• Zabezpieczenie obwodów gniazd wtykowych w pomieszczeniach mokrych (np. warsztaty, garaże, łazienki).
• Stosowanie w instalacjach z odbiornikami generującymi harmoniczne (zasilacze, falowniki).
• Ochrona obwodów zasilających urządzenia IT (np. serwerownie, centra danych).

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP przy całkowicie odłączonym napięciu. Wyłącznik należy zainstalować w rozdzielnicy na szynie DIN, zachowując odpowiednie odstępy między sąsiednimi urządzeniami w celu zapewnienia odpowiedniego chłodzenia. Przewody fazowe i neutralny podłączyć zgodnie z oznaczeniami na obudowie (wejście z góry, wyjście na dół). Przed uruchomieniem należy przeprowadzić test wyzwalania przyciskiem "TEST" w celu weryfikacji poprawności działania mechanizmu. Po montażu sprawdzić dokręcenie śrub zaciskowych momentem zgodnym z zaleceniami producenta (szczegóły w dokumentacji).

FAQ

• Czym różni się klasa A od klasy AC w wyłącznikach różnicowo-prądowych? Klasa A wykrywa zarówno prądy sinusoidalne AC, jak i prądy pulsujące DC (np. z zasilaczy impulsowych), podczas gdy klasa AC reaguje tylko na prądy sinusoidalne. DS203 M klasy A zapewnia szerszą ochronę.
• Czy wyłącznik DS203 M nadaje się do instalacji jednofazowych? Nie – jest to wyłącznik trójbiegunowy 3P przeznaczony wyłącznie do obwodów trójfazowych z neutralnym. Do instalacji jednofazowych stosuje się wersje jedno- lub dwubiegunowe.
• Jak często należy przeprowadzać test wyzwalania? Zaleca się przeprowadzenie testu co 6 miesięcy przyciskiem "TEST" w celu potwierdzenia sprawności mechanizmu. Test ten powinien być częścią rutynowych przeglądów instalacji elektrycznej.
