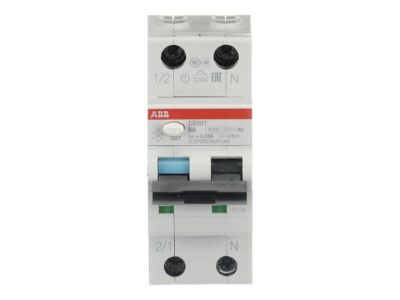

Wyłącznik różnicowo-prądowy z blokiem nadmiarowym DS201 AC-B6/0,03 | 2CSR255080R1065 ABB

Alternatywny kod produktu: 2CSR255080R1065

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy DS201 AC-B6/0,03 (symbol 2CSR255080R1065) z członem nadprądowym w wersji 1P+N to dwumodułowe zabezpieczenie obwodów jednofazowych. Chroni przed zwarciami, przeciążeniami oraz sinusoidalnymi prądami ziemnozwarciowymi (typ AC), zapewniając kompleksową ochronę instalacji i użytkowników. Szerokość 2 modułów ułatwia montaż w rozdzielnicach.

• Człon nadprądowy 6A: Ochrona przed przeciążeniami i zwarciami w przewodzie fazowym, zapobiega uszkodzeniom kabli i odbiorników.
• Czułość 30mA: Wysoka czułość wykrywania prądów upływowych chroni użytkowników przed porażeniem elektrycznym w instalacjach domowych i biurowych.
• Typ AC (sinusoidalne prądy ziemnozwarciowe): Standardowe rozwiązanie dla większości instalacji jednofazowych, w których dominują prądy upływowe o przebiegu sinusoidalnym.
• Szerokość 2 modułów: Kompaktowa konstrukcja ułatwia montaż w standardowych rozdzielnicach, oszczędzając miejsce na dodatkowe zabezpieczenia.
• 1P+N (jednofazowy z rozłączanym neutralnym): Oddzielne odłączanie fazy i neutralnego ułatwia serwisowanie i lokalizację awarii.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 61008-1 oraz dyrektyw unijnych dotyczących bezpieczeństwa elektrycznego. Posiada oznaczenie CE i jest zgodny z wymogami dla ochrony przeciwporażeniowej w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik DS201 AC-B6/0,03 przeznaczony jest do ochrony obwodów jednofazowych w instalacjach domowych, biurowych i przemysłowych o standardowym obciążeniu.

• Ochrona gniazd wtykowych i oświetlenia w budynkach mieszkalnych i biurowych.
• Zabezpieczenie obwodów gniazdkowych w kuchniach, łazienkach i innych pomieszczeniach o podwyższonym ryzyku porażenia.
• Ochrona przed prądami upływowymi w instalacjach zasilających drobny osprzęt AGD i RTV.
• Zastosowanie w rozdzielnicach domowych i lokalowych jako główne zabezpieczenie przeciwporażeniowe.

Wskazówki Montażowe

Montaż wyłącznika należy powierzyć wyłącznie wykwalifikowanemu personelowi z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Wyłącznik montować na szynę DIN w rozdzielnicy, zachowując odpowiednią kolejność podłączania przewodów fazowych i neutralnych. Po zamontowaniu należy przeprowadzić test przyciskiem TEST, aby potwierdzić poprawność działania. Regularnie sprawdzać działanie wyłącznika zgodnie z zaleceniami producenta dokumentacji technicznej.

FAQ

• Jaki jest typ wyłącznika różnicowoprądowego? Typ AC – chroni przed sinusoidalnymi prądami ziemnozwarciowymi, standardowe rozwiązanie dla instalacji jednofazowych.
• Czy wyłącznik może być stosowany w obwodach trójfazowych? Nie – urządzenie przeznaczone jest wyłącznie do obwodów jednofazowych (1P+N).
• Jak często należy przeprowadzać test wyłącznika? Zaleca się przeprowadzanie testu funkcjonalnego przyciskiem TEST co najmniej raz na pół roku, zgodnie z normami bezpieczeństwa.
