Wyłącznik różnicowo-prądowy z blokiem nadmiarowym DS201 AC-B10/0,03, 2P B10 30mA AC | 2CSR255080R1105 ABB

Opis i Kluczowe Cechy

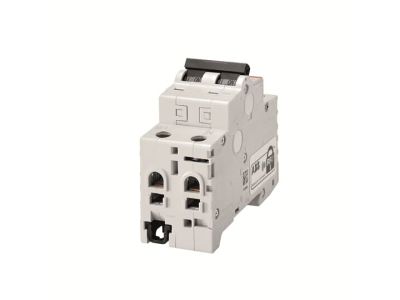

Wyłącznik różnicowoprądowy z blokiem nadmiarowym ABB serii DS201 to zaawansowane urządzenie typu RCBO, które łączy w sobie funkcjonalność ochrony przeciwporażeniowej oraz zabezpieczenia nadmiarowoprądowego. Model DS201 AC-B10/0,03 został zaprojektowany w konfiguracji 1P+N, zajmując szerokość zaledwie dwóch modułów, co pozwala na znaczną oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej ochrony obwodów jednofazowych. Urządzenie charakteryzuje się prądem znamionowym 10A oraz charakterystyką wyzwalania typu B, co czyni je idealnym rozwiązaniem do ochrony odbiorników o niskich prądach rozruchowych.

• Zintegrowana ochrona: Urządzenie skutecznie chroni przed przeciążeniami, zwarciami oraz prądami upływu do ziemi.
• Czułość różnicowa: Znamionowy prąd różnicowy wynosi 30 mA (0,03 A), co stanowi standard w ochronie uzupełniającej przed dotykiem bezpośrednim.
• Typ AC: Wyłącznik jest dedykowany do wykrywania sinusoidalnych przemiennych prądów ziemnozwarciowych.
• Wskaźnik zadziałania: Wyraźna sygnalizacja stanu pracy ułatwia diagnostykę i szybką identyfikację przyczyny odłączenia zasilania.

Zgodność z Normami

Produkt marki ABB został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższy poziom bezpieczeństwa i niezawodności w instalacjach profesjonalnych. Wyłącznik spełnia wymagania normy IEC/EN 61009-1 oraz IEC/EN 61009-2-1, które definiują parametry pracy dla wyłączników różnicowoprądowych z wbudowanym zabezpieczeniem nadmiarowoprądowym do użytku domowego i podobnego. Dzięki temu inżynierowie i instalatorzy mają pewność, że komponent jest dopuszczony do eksploatacji w nowoczesnych systemach elektroenergetycznych.

Zastosowanie

Wyłącznik DS201 AC-B10/0,03 znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz w lekkim przemyśle. Jest dedykowany do ochrony obwodów końcowych, takich jak:

• Obwody oświetleniowe w budynkach mieszkalnych i biurowych.
• Gniazda wtykowe ogólnego przeznaczenia, gdzie wymagana jest ochrona 30mA.
• Zasilanie urządzeń elektronicznych o charakterystyce obciążenia niepowodującej dużych udarów prądowych.
• Modernizacja istniejących rozdzielnic, gdzie ograniczona przestrzeń wymaga stosowania aparatury kompaktowej (RCBO zamiast oddzielnych modułów RCD i MCB).

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować zalecany moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski pozwalają na podłączenie przewodów o odpowiednim przekroju znamionowym, co gwarantuje stabilne przesyłanie energii bez strat.
• Okresowe testowanie: Użytkownik powinien regularnie (zgodnie z instrukcją) naciskać przycisk 'Test' w celu sprawdzenia poprawności działania mechanizmu różnicowoprądowego.
• Pozycja montażu: Urządzenie może być montowane w dowolnej pozycji, co zwiększa elastyczność podczas projektowania układu rozdzielnicy.

FAQ

1. Czy wyłącznik DS201 typu AC wykrywa prądy pulsujące DC?
Nie, model typu AC jest przeznaczony wyłącznie do wykrywania sinusoidalnych przemiennych prądów różnicowych. Do obwodów z elektroniką generującą prądy pulsujące zaleca się typ A.

2. Ile modułów zajmuje ten wyłącznik w rozdzielnicy?
Wyłącznik DS201 ma szerokość dwóch standardowych modułów (ok. 35-36 mm), co pozwala na integrację ochrony nadmiarowej i różnicowej w jednym kompaktowym urządzeniu.

3. Jaka jest różnica między charakterystyką B a C?
Charakterystyka B, zastosowana w tym modelu, powoduje wyzwolenie bezzwłoczne przy prądzie 3-5 krotnie większym od znamionowego, co jest optymalne dla obwodów oświetleniowych i gniazd w budynkach mieszkalnych.
