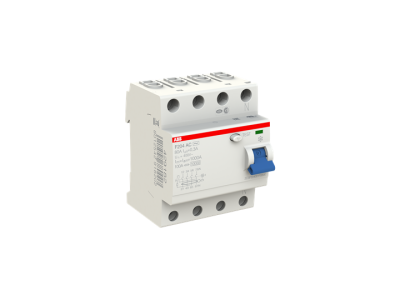

Wyłącznik różnicowo-prądowy Standard F204 A-80/0,3, pro M compact | 2CSF204101R3800 ABB

Alternatywny kod produktu: 2CSF204101R3800

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy Standard F204 A-80/0,3 (symbol 2CSF204101R3800) z serii pro M compact to zaawansowane zabezpieczenie instalacji elektrycznej przed prądami upływowymi do ziemi. Zapewnia ochronę przeciwporażeniową oraz przeciwpożarową w instalacjach domowych i przemysłowych. Charakteryzuje się bezzwłocznym działaniem przy wykryciu prądu różnicowego 300 mA i maksymalnym prądzie znamionowym 80 A.

• Prąd znamionowy 80 A: Zapewnia ochronę instalacji o wysokim obciążeniu prądowym, typowy dla rozdzielnic budynków mieszkalnych i obiektów użyteczności publicznej.
• Prąd różnicowy 300 mA: Skuteczna ochrona przeciwpożarowa – wykrywa nawet niewielkie upływu prądu, minimalizując ryzyko zapłonu instalacji.
• Typ A (AC+A): Reaguje na prądy różnicowe stałe i przemienne, w tym na prądy pulsujące, typowe dla urządzeń elektronicznych z prostownikami.
• Seria pro M compact: Kompaktowe wymiary ułatwiają montaż w standardowych rozdzielnicach modułowych, oszczędzając miejsce i upraszczając okablowanie.
• Bezzwłoczne działanie: Natychmiastowe wyłączenie obwodu przy wykryciu prądu upływowego, chroniąc ludzi i mienie przed skutkami zwarcia doziemnego.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 61008-1 i PN-EN 61008-2-1 oraz posiada deklarację zgodności CE. Został zaprojektowany zgodnie z międzynarodowymi standardami ochrony przeciwporażeniowej i przeciwpożarowej.

Zastosowanie

Wyłącznik różnicowo-prądowy F204 A-80/0,3 znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiego poziomu bezpieczeństwa przeciwporażeniowego i przeciwpożarowego.

• Instalacje domowe i mieszkaniowe – ochrona obwodów gniazdkowych, oświetleniowych i dedykowanych urządzeń.
• Obiekty użyteczności publicznej – szkoły, szpitale, biurowce, gdzie wymagana jest ciągła ochrona przeciwporażeniowa.
• Instalacje przemysłowe – ochrona maszyn i urządzeń zasilanych z sieci 230/400 V.
• Instalacje zasilające urządzenia elektroniczne wrażliwe na zakłócenia (typ A reaguje na prądy pulsujące).

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w chronionym obwodzie. Wyłącznik należy zainstalować w rozdzielnicy modułowej zgodnie z kierunkiem przepływu prądu (oznaczone strzałką na obudowie). Po montażu konieczne jest przeprowadzenie testu działania przycisku „TEST” oraz pomiaru rezystancji izolacji. Należy dopasować przekrój przewodów do prądu znamionowego wyłącznika (80 A) oraz zapewnić odpowiednie momenty dokręcania połączeń zgodnie z dokumentacją techniczną.

FAQ

• Czy wyłącznik chroni przed zwarciem doziemnym? Tak – reaguje na prąd różnicowy między przewodem fazowym a neutralnym (lub ziemią), natychmiast wyłączając zasilanie w przypadku wykrycia zwarcia doziemnego.
• Jaka jest różnica między typem A a typem AC? Typ A reaguje zarówno na prądy przemienne (AC), jak i stałe/pulsujące (np. zasilacze impulsowe), podczas gdy typ AC wykrywa tylko prądy sinusoidalne. Typ A jest bardziej uniwersalny, szczególnie w instalacjach z elektroniką.
• Czy wyłącznik nadaje się do instalacji trójfazowych? Tak – może być stosowany w instalacjach 1-fazowych i 3-fazowych (400 V), o ile prąd znamionowy i typ ochrony są odpowiednio dobrane do obciążenia.
