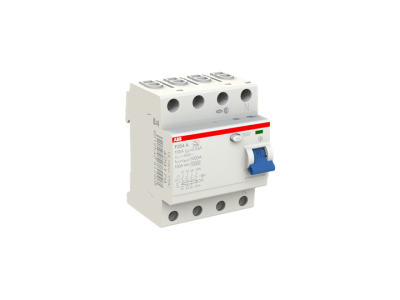

Wyłącznik różnicowo-prądowy Standard F204 A-100/0,03, pro M compact | 2CSF204101R1900 ABB

Alternatywny kod produktu: 2CSF204101R1900

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy Standard F204 A-100/0,03 (symbol 2CSF204101R1900) z serii pro M compact zapewnia ochronę przed porażeniem prądem oraz zwarciami doziemnymi. Zaprojektowany do pracy z prądem znamionowym 100A i czułością 30mA, idealnie sprawdza się w instalacjach domowych i przemysłowych wymagających wysokiej niezawodności.

• Prąd znamionowy 100A: Zapewnia odpowiednią wytrzymałość na obciążenia instalacji przy zachowaniu kompaktowych wymiarów urządzenia.
• Czułość 30mA (typ A): Szybkie wykrywanie prądów upływowych, chroniąc użytkowników przed porażeniem prądem w instalacjach jedno- i trójfazowych.
• Seria pro M compact: Zoptymalizowana budowa umożliwia montaż w standardowych rozłącznikach instalacyjnych, oszczędzając miejsce w rozdzielnicy.
• Bezzwłoczne działanie (typ AC/A): Natychmiastowe odłączenie zasilania w przypadku wykrycia zwarcia doziemnego, minimalizując ryzyko uszkodzeń instalacji.
• Wysoka odporność na zwarcia: Chroni instalację przed skutkami zwarć, wydłużając żywotność podłączonych urządzeń.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich, w tym dyrektyw LVD i EMC. Posiada oznaczenie CE oraz jest zgodny z normami IEC 61008-1 i PN-EN 61008-1, co gwarantuje jego bezpieczeństwo i niezawodność w instalacjach elektrycznych.

Zastosowanie

Standard F204 A-100/0,03 przeznaczony jest do ochrony instalacji elektrycznych w budynkach mieszkalnych, biurowych oraz przemysłowych, gdzie wymagana jest ochrona przeciwporażeniowa i przeciwzwarciowa.

• Instalacje domowe i mieszkaniowe – zabezpieczenie gniazd, obwodów oświetleniowych i urządzeń RTV.
• Obwody trójfazowe w warsztatach, garażach i małych zakładach produkcyjnych.
• Ochrona obwodów gniazd w miejscach publicznych, takich jak hotele, szkoły czy centra handlowe.
• Instalacje zasilające urządzenia wrażliwe na prądy upływowe (np. komputery, sprzęt AGD).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w obwodzie. Urządzenie należy zamontować w rozdzielnicy elektrycznej zgodnie z wymiarami standardowych rozłączników modułowych. Przed podłączeniem należy sprawdzić zgodność prądu znamionowego wyłącznika z obwodem. Po montażu przeprowadzić test przyciskiem „TEST” w celu weryfikacji poprawności działania.

FAQ

• Jaka jest różnica między typem AC a A w wyłącznikach różnicowo-prądowych? Typ AC wykrywa wyłącznie prądy upływowe sinusoidalne, natomiast typ A reaguje także na prądy upływowe pulsacyjne (np. zasilane przez prostowniki). Typ A zalecany jest do ochrony urządzeń z zasilaczami impulsowymi (np. komputery, telewizory).
• Czy wyłącznik można stosować w obwodach trójfazowych? Tak, wyłącznik F204 A-100/0,03 przeznaczony jest do pracy zarówno w obwodach jedno-, jak i trójfazowych.
• Jak często należy przeprowadzać test wyłącznika? Zaleca się przeprowadzanie testu funkcjonalnego przyciskiem „TEST” co najmniej raz na pół roku, aby potwierdzić jego prawidłowe działanie.
