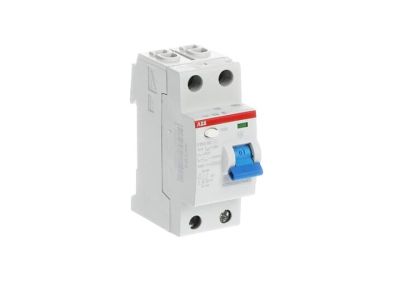

Wyłącznik różnicowo-prądowy Standard F202 AC-40/0,5, pro M compact | 2CSF202001R4400 ABB

Alternatywny kod produktu: 2CSF202001R4400

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy Standard F202 AC-40/0,5 (numer katalogowy 2CSF202001R4400) z serii pro M compact zapewnia ochronę przed porażeniem prądem oraz zwarciami doziemnymi w instalacjach domowych i przemysłowych. Przeznaczony do montażu na szynie DIN 35 mm, charakteryzuje się bezzwłocznym działaniem (typ AC) i czułością 0,5 A, co minimalizuje ryzyko uszkodzeń instalacji i zagrożeń dla użytkowników.

• Typ AC (bezzwłoczny): Chroni przed prądami zwarciowymi doziemnym o charakterze sinusoidalnym – idealny do typowych instalacji domowych z odbiornikami takimi jak pralki, lodówki czy oświetlenie.
• Czułość 0,5 A: Wysoka czułość wykrywania prądów upływowych, zapewniająca szybkie wyłączenie zasilania w przypadku zagrożenia porażeniowego.
• Seria pro M compact: Zapewnia kompaktowe wymiary przy zachowaniu wysokiej niezawodności i trwałości, co ułatwia montaż w rozdzielnicach o ograniczonej przestrzeni.
• Montaż na szynie DIN 35 mm: Uniwersalna konstrukcja kompatybilna z większością rozdzielnic elektrycznych – szybki i pewny montaż bez dodatkowych adapterów.
• Zakres prądowy 40 A: Przeznaczony do zabezpieczenia obwodów o prądzie znamionowym do 40 A, co obejmuje większość standardowych instalacji domowych.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 61008-1 oraz posiada oznaczenie CE, potwierdzające zgodność z dyrektywami europejskimi dotyczącymi bezpieczeństwa instalacji elektrycznych. Został zaprojektowany zgodnie z rygorystycznymi standardami jakości i niezawodności.

Zastosowanie

Wyłącznik różnicowo-prądowy F202 AC-40/0,5 znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiego poziomu ochrony przed porażeniami i zwarciami doziemnymi.

• Instalacje domowe: zabezpieczenie obwodów gniazd wtykowych, oświetlenia, urządzeń AGD (lodówki, pralki, zmywarki).
• Małe obiekty przemysłowe: zasilanie gniazd roboczych, oświetlenia awaryjnego, systemów alarmowych.
• Lokale użytku publicznego: biura, sklepy, szkoły – tam, gdzie wymagana jest ochrona przeciwporażeniowa zgodna z przepisami.
• Pomieszczenia mokre i wilgotne: łazienki, kuchnie, pralnie – dodatkowa ochrona przed zagrożeniami wynikającymi z wilgoci i uszkodzeń izolacji.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Wyłącznik mocować na szynie DIN 35 mm, zachowując odpowiednie odstępy między sąsiednimi aparatami (minimum 3-4 mm). Przewody fazowe i neutralny wprowadzić zgodnie z oznaczeniami na urządzeniu, zwracając uwagę na prawidłową kolejność. Po montażu przeprowadzić test działania przyciskiem „TEST” – wyłącznik powinien natychmiast przerwać obwód. Regularnie sprawdzać działanie wyłącznika, szczególnie w środowiskach wilgotnych lub narażonych na uszkodzenia mechaniczne.

FAQ

• Czy wyłącznik F202 AC-40/0,5 chroni przed porażeniem prądem? Tak – typ AC zapewnia ochronę przed prądami zwarciowymi doziemnym, które mogą stanowić zagrożenie porażeniowe dla użytkowników instalacji.
• Jaka jest różnica między typem AC a typem A? Typ AC chroni przed prądami zwarciowymi sinusoidalnymi (typowe dla instalacji domowych), natomiast typ A reaguje także na prądy pulsacyjne stałe, np. w przypadku zasilaczy elektronicznych. W przypadku instalacji z odbiornikami elektronicznymi zalecany jest typ A.
• Jak często należy przeprowadzać test wyłącznika przyciskiem „TEST”? Zgodnie z zaleceniami producentów i norm bezpieczeństwa, test należy przeprowadzać co najmniej raz na sześć miesięcy, aby potwierdzić sprawność mechanizmu i obwodu wyłącznika.
