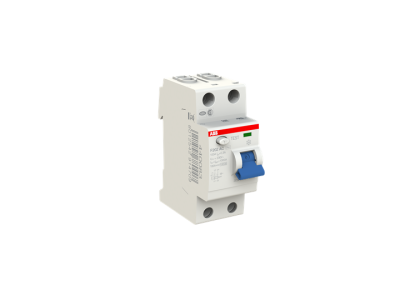

Wyłącznik różnicowo-prądowy Standard F202 AC-100/0,3, pro M compact | 2CSF202001R3900 ABB

Alternatywny kod produktu: 2CSF202001R3900

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Standard F202 AC-100/0,3 (symbol 2CSF202001R3900) z serii F200 to kluczowy element ochrony przeciwporażeniowej i zwarciowej w instalacjach domowych. Typ AC wykrywa prądy zwarciowe doziemne o przebiegu sinusoidalnym, natychmiast odcinając zasilanie w razie zagrożenia. Zaprojektowany w kompaktowej obudowie do montażu na szynie DIN, zapewnia niezawodną pracę w standardowych warunkach instalacyjnych.

• Prąd znamionowy 100A: Zapewnia ochronę obwodów o maksymalnym obciążeniu 100A, dostosowany do potrzeb typowych instalacji domowych.
• Prąd różnicowy 300mA (0,3A): Wysoka czułość wykrywania zwarć doziemnych minimalizuje ryzyko porażenia prądem elektrycznym i uszkodzeń instalacji.
• Typ AC: Reaguje na prądy zwarciowe o przebiegu sinusoidalnym – standardowe rozwiązanie dla większości instalacji domowych i biurowych.
• 2 bieguny (2P): Przeznaczony do zabezpieczania jednofazowych obwodów zasilających i rozdzielczych.
• Obudowa kompaktowa do montażu na szynie DIN: Umożliwia szybki montaż w rozdzielnicach elektrycznych, oszczędzając miejsce i ułatwiając integrację z innymi aparatami modułowymi.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 61008-1 oraz dyrektyw europejskich dotyczących bezpieczeństwa przeciwporażeniowego. Posiada oznakowanie CE i został zaprojektowany zgodnie z obowiązującymi standardami jakości i niezawodności.

Zastosowanie

Wyłącznik różnicowoprądowy F202 AC-100/0,3 znajduje zastosowanie w instalacjach elektrycznych wymagających skutecznej ochrony przeciwporażeniowej i zwarciowej.

• Instalacje domowe i mieszkaniowe – zabezpieczenie gniazd, oświetlenia oraz obwodów zasilających.
• Obwody rozdzielcze w biurach, warsztatach i małych obiektach usługowych.
• Ochrona obwodów zasilających urządzeń o dużym poborze mocy, takich jak zmywarki, pralki czy ogrzewacze wody.
• Instalacje zasilania rezerwowego (np. agregaty prądotwórcze) – zapewnienie ciągłości ochrony w przypadku awarii.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Wyłącznik montować na szynie DIN w rozdzielnicy, zgodnie z kierunkiem przepływu prądu (zasilanie od góry). Przewody zasilające należy podłączyć do odpowiednich zacisków: fazowy do L, neutralny do N. Po montażu należy przeprowadzić test funkcjonalny przyciskiem „TEST”, który symuluje wystąpienie zwarcia doziemnego. Regularne testowanie (co 6 miesięcy) gwarantuje utrzymanie pełnej sprawności ochronnej. Podczas eksploatacji unikać przeciążania powyżej 100A.

FAQ

• Czy wyłącznik chroni przed zwarciem doziemnym? Tak – typ AC reaguje na prądy zwarciowe o przebiegu sinusoidalnym, natychmiast odcinając zasilanie w przypadku wystąpienia zwarcia doziemnego.
• Jaka jest różnica między prądem 30mA a 300mA? Prąd 30mA zapewnia ochronę przeciwporażeniową (dla osób), natomiast 300mA stosowany jest głównie do ochrony instalacji przed zwarciami doziemnymi o większym natężeniu.
• Czy można stosować ten wyłącznik w instalacji trójfazowej? Nie – typ 2P (2 bieguny) przeznaczony jest wyłącznie do obwodów jednofazowych. Do instalacji trójfazowych należy stosować odpowiednie wyłączniki 4-biegunowe.
