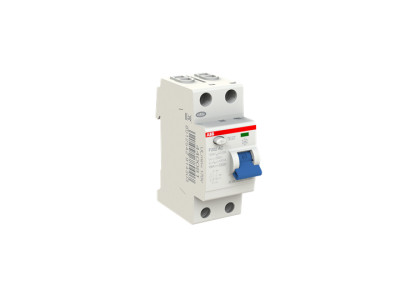

Wyłącznik różnicowo-prądowy Standard F202 AC-100/0,03, pro M compact | 2CSF202001R1900 ABB

Alternatywny kod produktu: 2CSF202001R1900

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Standard F202 AC-100/0,03 pro M compact (symbol 2CSF202001R1900) z serii F200 to kluczowy element zabezpieczający instalacje elektryczne przed prądami zwarciowymi do ziemi. Przeznaczony do ochrony ludzi i mienia w instalacjach domowych i biurowych. Charakteryzuje się kompaktowymi wymiarami, co ułatwia montaż w rozdzielnicach modułowych. Typ AC wykrywa prądy różnicowe o przebiegu sinusoidalnym, zapewniając skuteczną ochronę przed porażeniem.

• Prąd znamionowy 30mA (czułość): Wykrywa nawet niewielkie upływności prądu, chroniąc użytkowników przed porażeniem elektrycznym w przypadku uszkodzenia izolacji.
• Prąd znamionowy 100A: Zapewnia ochronę przed zwarciami doziemnymi, minimalizując ryzyko pożaru i uszkodzenia instalacji.
• Typ AC: Wykrywa prądy różnicowe o przebiegu sinusoidalnym – standardowe rozwiązanie do większości instalacji domowych.
• Seria pro M compact: Kompaktowa konstrukcja o szerokości 1 modułu (18mm) oszczędza miejsce w rozdzielnicy, ułatwiając projektowanie układów zabezpieczeń.
• Bezzwłoczne działanie: Natychmiastowe wyłączenie obwodu w przypadku wykrycia prądu upływowego, chroniąc przed zagrożeniami.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 61008-1 oraz dyrektywy niskonapięciowej LVD 2014/35/UE. Został zaprojektowany zgodnie z obowiązującymi standardami ochrony przeciwporażeniowej i przeciwpożarowej w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Wyłącznik różnicowoprądowy Standard F202 AC-100/0,03 pro M compact znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiego poziomu ochrony przeciwporażeniowej.

• Ochrona obwodów gniazd wtykowych w pomieszczeniach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie instalacji oświetleniowych w miejscach o podwyższonym ryzyku porażenia (np. łazienki, kuchnie).
• Ochrona obwodów zasilających urządzenia o wysokiej mocy (np. pralki, zmywarki) w przypadku zwarcia doziemnego.
• Stosowanie w rozdzielnicach modułowych jako część układu selektywnej ochrony przeciwporażeniowej.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP zgodnie z instrukcją producenta. Przed montażem należy odłączyć napięcie zasilające całą rozdzielnicę. Wyłącznik należy zamontować na szynie DIN, zachowując odpowiednią kolejność zabezpieczeń (od strony zasilania). Przewody fazowe i neutralny powinny być podłączone zgodnie z oznaczeniami na urządzeniu (L1, L2, N). Po montażu konieczne jest przeprowadzenie testu funkcjonalnego przyciskiem TEST. Regularne przeglądy techniczne powinny obejmować sprawdzanie poprawności działania wyłącznika przyciskiem TEST co 6 miesięcy.

FAQ

• Czy wyłącznik chroni przed porażeniem prądem? Tak – dzięki czułości 30mA natychmiast wykrywa upływności prądu i odłącza zasilanie, chroniąc użytkowników przed porażeniem.
• Jaki jest typ wyłącznika F202? Typ AC – wykrywa prądy różnicowe o przebiegu sinusoidalnym, co odpowiada standardowym warunkom pracy w instalacjach domowych.
• Czy wyłącznik można stosować w instalacjach przemysłowych? Tak, jednak dla instalacji o specyficznych warunkach pracy (np. z przebiegami niesinusoidalnymi) zaleca się stosowanie wyłączników typu A lub B.
