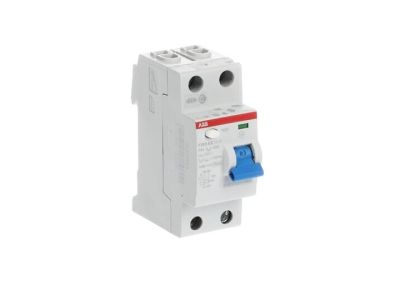

Wyłącznik różnicowo-prądowy Standard F202 A S-63/0,5, pro M compact | 2CSF202201R4630 ABB

Alternatywny kod produktu: 2CSF202201R4630

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy Standard F202 A S-63/0,5 (symbol 2CSF202201R4630) z serii pro M compact zapewnia ochronę przed zwarciami doziemnymi, chroniąc ludzi i instalację przed porażeniem oraz uszkodzeniami. Przeznaczony do montażu na szynie DIN, charakteryzuje się zwartą budową i wysoką niezawodnością działania.

• Prąd znamionowy 63A: Odpowiedni do zabezpieczania obwodów o średnim obciążeniu prądowym, takich jak gniazda w pomieszczeniach mieszkalnych, biurowych czy małych obiektach przemysłowych.
• Prąd różnicowy 0,5A (typ A): Wykrywa zwarcia doziemne, zarówno prądy stałe pulsacyjne, jak i przemienne, zapewniając kompleksową ochronę przed porażeniami.
• Typ Standard: Bezzwłoczna reakcja na zwarcia doziemne – natychmiastowe odłączenie zasilania w przypadku wykrycia niebezpiecznego upływu prądu.
• Seria pro M compact: Zwarta konstrukcja pozwala na oszczędność miejsca w rozdzielnicy, przy zachowaniu pełnej funkcjonalności i zgodności z normami bezpieczeństwa.
• Montaż na szynie DIN: Szybki i trwały montaż w standardowych szafach rozdzielczych, zgodny z praktyką instalacyjną w nowoczesnych instalacjach.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 61008-1 oraz dyrektyw europejskich dotyczących bezpieczeństwa instalacji elektrycznych. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi standardami.

Zastosowanie

Wyłącznik różnicowo-prądowy F202 A S-63/0,5 przeznaczony jest do ochrony obwodów elektrycznych przed zwarciami doziemnymi w instalacjach niskiego napięcia.

• Ochrona obwodów gniazd w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie obwodów oświetleniowych w obiektach komercyjnych i przemysłowych.
• Ochrona obwodów dedykowanych do zasilania urządzeń o podwyższonym ryzyku porażenia (np. narzędzia elektryczne, urządzenia AGD w miejscach wilgotnych).
• Stosowanie w rozdzielnicach budynkowych i przemysłowych jako element układów ochrony przeciwporażeniowej.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zamontować na szynie DIN w pozycji pionowej, zgodnie z kierunkiem strzałki na urządzeniu. Przewody fazowe i neutralny należy podłączyć do odpowiednich zacisków, zachowując oznaczenia L1, L2, L3 i N. Po zamontowaniu sprawdzić poprawność działania poprzez test przycisku „TEST”. Regularnie przeprowadzać przeglądy stanu technicznego, zgodnie z obowiązującymi przepisami.

FAQ

• Jaki jest typ wyłącznika różnicowo-prądowego? Typ A – wykrywa zarówno prądy przemienne, jak i stałe pulsacyjne, co zapewnia ochronę przed porażeniem w szerszym zakresie zastosowań.
• Czy wyłącznik posiada zabezpieczenie zwarciowe? Tak, wyłącznik Standard F202 A S-63/0,5 jest wyposażony w wbudowane zabezpieczenie zwarciowe, które chroni przed skutkami zwarć.
• Jakie są zalecane okresy przeglądów wyłącznika? Zgodnie z normą PN-HD 60364-6 zaleca się przeprowadzanie oględzin i testów wyłączników różnicowo-prądowych co najmze raz na 6 miesięcy.
