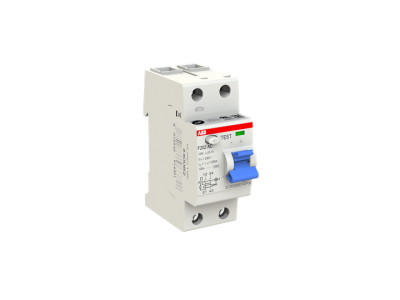

Wyłącznik różnicowo-prądowy Standard F202 A-100/0,5, pro M compact | 2CSF202101R4900 ABB

Alternatywny kod produktu: 2CSF202101R4900

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy F202 A-100/0,5 (indeks 2CSF202101R4900) z serii Standard F202 to kluczowy element ochrony przeciwporażeniowej i przeciwpożarowej w instalacjach elektrycznych. Zaprojektowany do wykrywania prądów upływowych do ziemi o czułości 100 mA, zapewnia ochronę zarówno osób, jak i mienia. Przeznaczony do montażu w rozdzielnicach, dostępny w kompaktowej obudowie typu pro M.

• Typ wyłącznika A: Wykrywa zarówno prądy przemienne (AC), jak i pulsujące (DC) – niezbędny przy ochronie urządzeń z zasilaczami impulsowymi.
• Czułość 100 mA: Standardowa wartość do ochrony instalacji przed zwarciami doziemnymi, minimalizująca ryzyko porażenia prądem.
• Wyzwolenie bezzwłoczne: Natychmiastowe odłączenie zasilania w przypadku wykrycia prądu upływowego – kluczowe dla bezpieczeństwa.
• Obudowa pro M compact: Kompaktowe wymiary ułatwiają montaż w standardowych rozdzielnicach, oszczędzając miejsce.
• Zastosowanie domowe i przemysłowe: Uniwersalność pozwala na stosowanie w instalacjach mieszkaniowych, biurowych oraz mniejszych obiektach przemysłowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących ochrony przeciwporażeniowej i przeciwpożarowej. Posiada deklarację zgodności CE oraz spełnia wymogi dyrektyw niskonapięciowych i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik różnicowo-prądowy F202 A-100/0,5 znajduje zastosowanie w instalacjach, gdzie wymagana jest ochrona przed prądami upływowymi doziemnymi.

• Ochrona instalacji domowych – domy, mieszkania, lokale użytkowe.
• Zabezpieczenie obwodów gniazdkowych w pomieszczeniach mokrych (łazienki, kuchnie).
• Ochrona linii zasilających urządzenia o wysokim poborze mocy (np. pralki, zmywarki).
• Stosowanie w małych obiektach przemysłowych i biurowych jako część centralnego systemu ochrony.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowaną osobę z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Należy upewnić się, że prąd znamionowy wyłącznika jest dostosowany do obwodu, który ma chronić. Wyłącznik montować w rozdzielnicy na szynie DIN. Przed podłączeniem należy sprawdzić, czy napięcie znamionowe jest zgodne z instalacją. Po zamontowaniu należy przeprowadzić test przyciskiem TEST – wyłącznik powinien natychmiast wyzwolić.

FAQ

• Czy wyłącznik chroni przed porażeniem prądem? Tak – dzięki czułości 100 mA wykrywa niebezpieczne prądy upływowe doziemne, które mogłyby spowodować porażenie.
• Jakie jest przeznaczenie wyłącznika typu A? Typ A reaguje zarówno na prądy przemienne (AC), jak i pulsujące (DC) – niezbędny przy ochronie urządzeń z elektronicznymi zasilaczami (np. komputery, telewizory).
• Czy wyłącznik nadaje się do instalacji trójfazowych? Wyłącznik F202 A-100/0,5 jest przeznaczony do instalacji jednofazowych. Do instalacji trójfazowych wymagane są odpowiednie wyłączniki czterobiegunowe.
