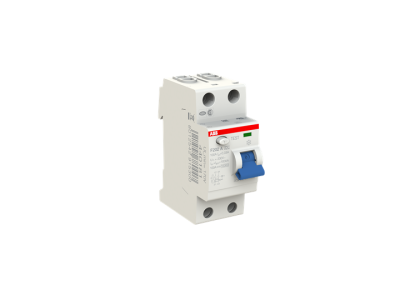

Wyłącznik różnicowo-prądowy Standard F202 A-100/0,03, pro M compact | 2CSF202101R1900 ABB

Alternatywny kod produktu: 2CSF202101R1900

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy F202 A-100/0,03 (symbol 2CSF202101R1900) z serii Standard pro M compact zapewnia skuteczną ochronę przeciwporażeniową oraz przeciwpożarową w instalacjach elektrycznych. Przeznaczony do systemów o napięciu do 400V prądu przemiennego, charakteryzuje się bezzwłocznym działaniem w przypadku wykrycia prądu upływu ≥30mA. Wyłącznik typu A zapewnia ochronę przed prądami różnicowymi pulsującymi i stałymi, co czyni go uniwersalnym rozwiązaniem zarówno w instalacjach domowych, jak i przemysłowych.

• Prąd znamionowy 100A: Zapewnia niezawodną ochronę obwodów o maksymalnym obciążeniu do 100A, odpowiedni dla linii zasilających o dużym poborze mocy.
• Prąd różnicowy 30mA: Szybkie reagowanie (≤30ms) minimalizuje ryzyko porażenia prądem oraz zapobiega powstawaniu pożarów spowodowanych prądami upływowymi.
• Typ A (AC+A): Ochrona przed prądami różnicowymi pulsującymi (typ AC) i stałymi (typ A), zwiększająca bezpieczeństwo w instalacjach z elektroniką zasilaną z prostowników.
• Seria Standard pro M compact: Kompaktowa konstrukcja ułatwia montaż w rozdzielnicach modułowych, oszczędzając miejsce i upraszczając instalację.
• Bezzwłoczne działanie: Natychmiastowe wyłączenie w przypadku wykrycia prądu upływu, zgodne z normami bezpieczeństwa.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 61008-1 (wyłączniki różnicowoprądowe without integralnego nadprądowego) oraz dyrektyw europejskich dotyczących bezpieczeństwa elektrycznego. Posiada oznakowanie CE i jest przeznaczony do instalacji zgodnych z normami VDE i IEC. Zapewnia zgodność z przepisami przeciwpożarowymi i ochrony przeciwporażeniowej.

Zastosowanie

Wyłącznik różnicowoprądowy F202 A-100/0,03 przeznaczony jest do ochrony przed skutkami zwarć doziemnych w instalacjach elektrycznych niskiego napięcia.

• Instalacje domowe i mieszkaniowe – ochrona gniazd, obwodów oświetleniowych i gniazd wtykowych.
• Obwody zasilające urządzenia o dużym poborze mocy (np. pompy ciepła, klimatyzatory, piece elektryczne).
• Instalacje przemysłowe i warsztaty – ochrona maszyn i urządzeń zasilanych prądem przemiennym.
• Systemy zasilania awaryjnego (UPS) i instalacje zasilane z prostowników (typ A chroni przed prądami stałymi upływowymi).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik montować w pozycji pionowej na szynie DIN 35mm, zachowując odpowiednie odstępy od innych modułów (patrz dokumentacja techniczna). Przewody doprowadzić zgodnie z oznaczeniami: L (faza), N (neutralny), PE (ochronny). Moment dokręcania zacisków należy dostosować do przekroju przewodów (max 2,5Nm dla przewodów 10mm²). Po montażu przeprowadzić test przyciskiem „TEST” – wyłącznik musi natychmiast wyłączyć zasilanie. Regularnie sprawdzać działanie wyłącznika zgodnie z zaleceniami producenta.

FAQ

• Jaka jest różnica między typem A a typem AC? Typ A chroni przed prądami różnicowymi pulsującymi (typ AC) oraz stałymi, które mogą występować w instalacjach zasilanych z prostowników (np. zasilacze impulsowe). Typ AC reaguje jedynie na prądy pulsujące.
• Czy wyłącznik F202 nadaje się do instalacji trójfazowych? Tak, jednak należy pamiętać, że chroni on tylko jeden obwód (np. jedną fazę + neutralny). Do ochrony instalacji trójfazowych wymagane jest stosowanie wyłączników dla każdej fazy oddzielnie lub zastosowanie wyłącznika trójfazowego.
• Jak często należy przeprowadzać test wyłącznika? Zaleca się przeprowadzanie testu funkcjonalnego (przyciskiem „TEST”) co najmniej raz na 6 miesięcy, a także po każdej modernizacji instalacji lub wymianie urządzeń.
