Wyłącznik różnicowo-prądowy RCD, typ B i B+ 0,03...5A | 3VA9114-0RL21 Siemens

Alternatywny kod produktu: 3VA91140RL21

Opis i Kluczowe Cechy

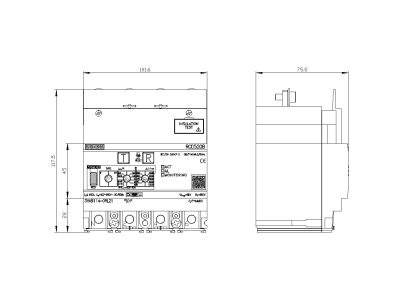

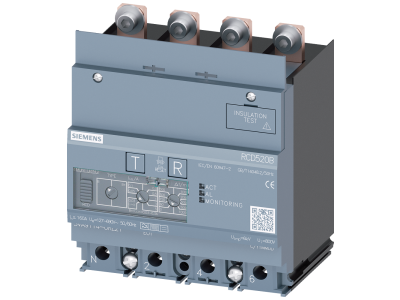

Wyłącznik różnicowoprądowy RCD 3VA9114-0RL21 (typ B/B+) to zaawansowane zabezpieczenie przeciwporażeniowe i przeciwpożarowe dla instalacji elektrycznych. Przeznaczony do montażu na dolnym szynie w rozdzielnicach, współpracujący z aparaturą serii 3VA11. Charakteryzuje się regulowaną czułością prądową (0,03–5A) i regulowanym opóźnieniem czasowym tv (0–10 000 ms), co umożliwia precyzyjne dostosowanie parametrów ochrony do wymagań konkretnej instalacji.

• Typ B/B+: Rozszerzona ochrona przed prądami różnicowymi stałymi i wyprostowanymi (typ B) oraz z wyższymi harmonicznymi (typ B+), stosowana w instalacjach z napędami częstotliwościowymi, falownikami i zasilaczami impulsowymi.
• Regulowana czułość 0,03–5A: Możliwość precyzyjnego ustawienia progu zadziałania w zależności od wymagań ochrony przeciwporażeniowej lub przeciwpożarowej.
• Regulowane opóźnienie tv 0–10 000 ms: Dopasowanie czasu reakcji do specyfiki chronionego obwodu, minimalizacja fałszywych wyzwalaczy podczas rozruchu urządzeń.
• 4-biegunowa konstrukcja: Zapewnia równoczesną ochronę wszystkich faz i neutralnego przewodu, idealny do instalacji trójfazowych.
• Prąd znamionowy In=160A: Wysoka obciążalność prądowa, kompatybilny z aparaturą modułową średnich i dużych mocy.

Zgodność z Normami

Wyłącznik RCD 3VA9114-0RL21 spełnia wymagania norm europejskich dotyczących ochrony przeciwporażeniowej (PN-EN 61008-1, PN-EN 62423) oraz kompatybilności elektromagnetycznej. Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami VDE i IEC.

Zastosowanie

Wyłącznik różnicowoprądowy RCD 3VA9114-0RL21 znajduje zastosowanie w instalacjach wymagających wysokiej ochrony przeciwporażeniowej i przeciwpożarowej, szczególnie w środowiskach przemysłowych i komercyjnych.

• Ochrona obwodów zasilających napędy częstotliwościowe, falowniki i urządzenia zasilane napięciem DC (typ B/B+).
• Instalacje w budynkach użyteczności publicznej, szpitalach, hotelach – gdzie wymagana jest wysoka niezawodność ochrony.
• Rozdzielnice przemysłowe zasilające maszyny i linie produkcyjne wymagające selektywnej ochrony RCD.
• Obwody zasilające urządzenia medyczne i laboratoryjne o podwyższonych wymaganiach bezpieczeństwa.

Wskazówki Montażowe

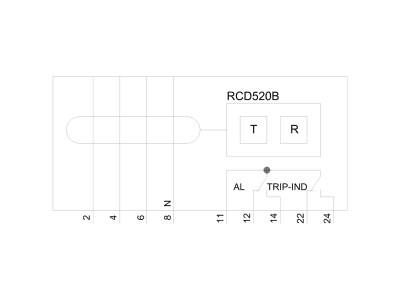

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP przy całkowicie odłączonym napięciu. Urządzenie mocować na dolnej szynie rozdzielnicy, zgodnie z kierunkiem przepływu prądu (oznaczone strzałką na obudowie). Po montażu należy przeprowadzić test funkcjonalny przyciskiem "TEST" oraz sprawdzić poprawność działania przy użyciu miernika czułości. Parametry tv i prądów zadziałania ustawić zgodnie z projektem instalacji. Połączenia wykonywać przewodami o odpowiednim przekroju, z zachowaniem momentów dokręcania zalecanych przez producenta aparatury.

FAQ

• Jaka jest różnica między typem B a B+ w wyłączniku RCD? Wyłącznik typu B reaguje na prądy różnicowe stałe, pulsujące oraz wyprostowane, natomiast typ B+ dodatkowo wykrywa prądy różnicowe o wyższych harmonicznych, typowe dla zasilaczy impulsowych i falowników.
• Czy wyłącznik RCD 3VA9114-0RL21 można stosować w instalacjach domowych? Tak, jednak ze względu na zaawansowane funkcje typ B/B+ jest on szczególnie polecany do instalacji przemysłowych lub zasilających urządzenia o złożonej charakterystyce prądowej.
• Jakie jest maksymalne napięcie robocze Ue? Wyłącznik przeznaczony jest do pracy przy napięciu znamionowym Ue od 127V do 690V, co obejmuje większość standardowych sieci przemysłowych.
