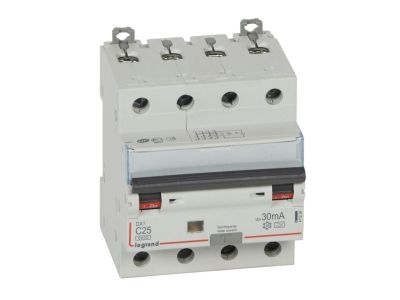

Wyłącznik różnicowo-prądowy P314 DX3 C25 30MA 4P A | 411236 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowonadprądowy P314 DX3 (symbol 411236) to czterobiegunowe urządzenie ochronne typu A o prądzie znamionowym 25 A i znamionowym prądzie różnicowym 30 mA. Dzięki charakterystyce C oraz zdolności zwarciowej 6000 A (IEC 61009-1) / 6 kA (IEC 60947-2) zapewnia skuteczną ochronę obwodów przed przeciążeniem, zwarciem i porażeniem prądem. Urządzenie zajmuje 4 moduły (70 mm) na szynie TH35, co ułatwia zabudowę w rozdzielnicach.

• Prąd znamionowy 25 A: zapewnia bezpieczną pracę w obwodach o standardowym obciążeniu bez ryzyka przegrzania.
• Znamionowy prąd różnicowy 30 mA (typ A): wykrywa zarówno sinusoidalne prądy przemienne, jak i pulsujące prądy stałe – skuteczna ochrona przeciwporażeniowa w nowoczesnych instalacjach.
• Charakterystyka C: dostosowana do zabezpieczania odbiorników o umiarkowanym prądzie rozruchowym, np. silników, pomp czy oświetlenia LED.
• Zdolność zwarciowa 6000 A (IEC 61009-1) / 6 kA (IEC 60947-2): wysoka wytrzymałość zwarciowa gwarantująca niezawodność w warunkach awaryjnych.
• Szerokość 4 modułów (70 mm) i montaż na szynie TH35: kompaktowa konstrukcja umożliwiająca szybki montaż w rozdzielnicach głównych i podrozdzielnicach.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC 61009-1 (wyłączniki różnicowoprądowe z zabezpieczeniem nadprądowym do użytku domowego i podobnego) oraz IEC 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada certyfikat CE i jest zgodny z dyrektywami unijnymi.

Zastosowanie

P314 DX3 znajduje zastosowanie w instalacjach budynków mieszkalnych, usługowych i lekkiego przemysłu, gdzie wymagane jest jednoczesne zabezpieczenie nadprądowe i różnicowoprądowe z detekcją prądów pulsujących stałych.

• Zabezpieczenie obwodów gniazd wtyczkowych, oświetlenia i odbiorników AGD w budynkach mieszkalnych.
• Ochrona obwodów sterowania (pompy, wentylacja, bramy) przed zwarciem i porażeniem.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach, także w systemie Optymalnego Rozdziału Energii HX3 do 125 A.
• Zabezpieczenie obwodów z odbiornikami elektronicznymi (ładowarki, falowniki), które generują pulsujące prądy różnicowe – idealny wybór typ A.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN). Zaleca się stosowanie przewodów o przekroju dobranym do prądu znamionowego (dla 25 A min. 4 mm² Cu) oraz dokręcanie zacisków momentem zgodnym z dokumentacją producenta. Dopuszcza się przyłączanie za pomocą szyn grzebieniowych lub sztyftowych. Możliwe jest wyposażenie w styki pomocnicze, wyzwalacze i napędy z serii DX3.

FAQ

• Jaki typ prądu różnicowego wykrywa wyłącznik? Wyłącznik jest typu A, co oznacza, że wykrywa prądy różnicowe sinusoidalne przemienne oraz pulsujące stałe.
• Czy wyłącznik można rozbudować o akcesoria? Tak, istnieje możliwość wyposażenia go w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy silnikowe z serii DX3.
• Jaka jest charakterystyka wyzwalania nadprądowego? Charakterystyka C – wyzwalanie następuje przy prądzie 5-10 krotności prądu znamionowego (Iₙ), co zapewnia selektywność z bezpiecznikami i zabezpieczeniami poprzedzającymi.
