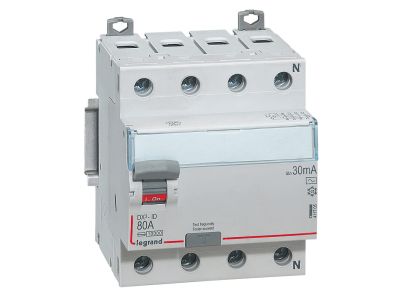

Wyłącznik różnicowo-prądowy P304 4P 80A 30mA typ AC serii DX3 | 411705 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P304 serii DX3 to czterobiegunowe urządzenie ochronne o prądzie znamionowym 80 A i znamionowym prądzie różnicowym 30 mA typu AC. Zajmuje 4 moduły (70 mm) na szynie TH35, co ułatwia instalację w rozdzielnicach. Przeznaczony do ochrony ludzi i instalacji przed skutkami prądów upływowych.

• Prąd znamionowy 80 A: Umożliwia zasilanie obwodów o dużym obciążeniu, zapewniając rezerwę mocy i bezpieczną pracę bez ryzyka przeciążenia styków.
• Znamionowy prąd różnicowy 30 mA (typ AC): Wykrywa prądy różnicowe sinusoidalne przemienne, skutecznie wyłączając obwód w przypadku upływu – kluczowa ochrona przeciwporażeniowa.
• Typ AC: Odpowiedni do instalacji z odbiornikami bez elementów elektronicznych (np. grzałki, silniki, oświetlenie tradycyjne).
• Szerokość 4 modułów: Kompaktowa budowa oszczędza miejsce w rozdzielnicy, ułatwiając montaż w ograniczonej przestrzeni.
• Możliwość rozbudowy: Można go wyposażyć w styki pomocnicze, wyzwalacze i napędy z serii DX3 – elastyczność w dostosowaniu do potrzeb automatyki.

Zgodność z Normami

Produkt spełnia wymagania normy EN 61008-1 dotyczącej wyłączników różnicowoprądowych. Gwarantuje to zgodność z europejskimi wymaganiami bezpieczeństwa oraz certyfikację CE.

Zastosowanie

Wyłącznik różnicowo-prądowy P304 stosuje się w instalacjach elektrycznych niskiego napięcia do ochrony ludzi i urządzeń przed skutkami prądów upływowych.

• Ochrona przeciwporażeniowa w obwodach gniazd wtyczkowych oraz stałych odbiorników w budynkach mieszkalnych i komercyjnych.
• Zabezpieczenie przed pożarem spowodowanym prądami upływowymi w instalacjach z przewodami izolowanymi (np. w obiektach użyteczności publicznej).
• Stosowanie jako główny wyłącznik różnicowoprądowy w tablicach rozdzielczych przed obwodami odbiorczymi.
• Zastosowanie w rozdzielnicach wyposażonych w system optymalnego rozdziału energii HX3 (do 125 A).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Wyłącznik należy zamocować na szynie montażowej TH35 (zgodnie z PN-EN 60715). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobrać do prądu znamionowego 80 A. Moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Możliwe jest łączenie za pomocą szyn grzebieniowych lub sztyftowych. Do rozbudowy (styki pomocnicze, wyzwalacze, napędy) należy stosować wyłącznie komponenty z serii DX3.

FAQ

• Jaki typ prądu różnicowego wykrywa ten wyłącznik? Wyłącznik jest typu AC – wykrywa prądy różnicowe sinusoidalne przemienne. Nie nadaje się do obwodów z odbiornikami generującymi pulsujące prądy stałe (np. prostowniki).
• Ile modułów zajmuje w rozdzielnicy? Szerokość wynosi 4 moduły (70 mm) przy standardowym skoku 17,5 mm na moduł.
• Czy można go rozbudować o elementy dodatkowe? Tak, istnieje możliwość montażu styków pomocniczych, wyzwalaczy wzrostowych/zanikowych oraz napędów z serii DX3, co umożliwia zdalne sterowanie i sygnalizację stanu.
