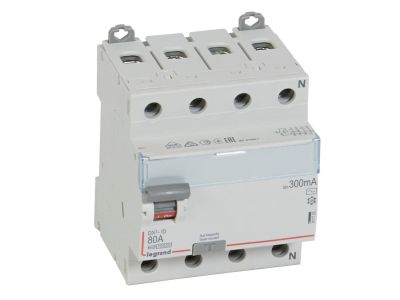

Wyłącznik różnicowo-prądowy P304 4P 80A 300mA typ AC serii DX3 | 411725 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P304 o symbolu 411725 to czterobiegunowe urządzenie ochronne typu AC, przeznaczone do pracy w instalacjach 400 V~. Dzięki znamionowemu prądowi różnicowemu 300 mA i prądowi znamionowemu 80 A zapewnia skuteczną ochronę przeciwporażeniową w obwodach o znacznym obciążeniu, minimalizując ryzyko porażenia przy jednoczesnym zachowaniu ciągłości zasilania. Szerokość 4 modułów (17,5 mm) ułatwia montaż w standardowych rozdzielnicach na szynie TH35.

• Prąd znamionowy 80 A: pozwala na bezpieczną pracę w obwodach o dużym obciążeniu, np. w instalacjach przemysłowych lub rozbudowanych budynkach mieszkalnych, bez ryzyka przeciążenia toru prądowego.
• Znamionowy prąd różnicowy 300 mA: skutecznie wykrywa upływy prądu sinusoidalnego przemiennego, zapewniając ochronę przeciwporażeniową i przeciwpożarową przy zachowaniu selektywności z zabezpieczeniami nadprądowymi.
• Typ AC – wykrywanie prądów różnicowych sinusoidalnych przemiennych: dedykowany do obwodów, w których występują wyłącznie klasyczne odbiorniki liniowe (bez elementów prostowniczych), co gwarantuje niezawodne działanie w standardowych instalacjach.
• Montaż na szynie TH35 i szerokość 4 modułów: umożliwia szybki i uporządkowany montaż w rozdzielnicach modułowych, a kompaktowa budowa oszczędza miejsce w szafie sterowniczej.
• Możliwość rozbudowy o akcesoria serii DX3: styki pomocnicze, wyzwalacze oraz napędy pozwalają na zdalne monitorowanie stanu wyłącznika i integrację z systemami automatyki budynkowej.

Zgodność z Normami

Wyłącznik różnicowo-prądowy P304 serii DX3 jest zgodny z normą EN 61008-1, co potwierdza jego przydatność do stosowania w instalacjach elektrycznych niskiego napięcia. Posiada oznaczenie CE i spełnia wymagania dyrektyw unijnych dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Urządzenie przeznaczone jest do ochrony przeciwporażeniowej i przeciwpożarowej w instalacjach prądu przemiennego, w których nie występują odbiorniki generujące prądy stałe lub pulsujące. Sprawdza się zarówno w nowych, jak i modernizowanych obiektach.

• Ochrona przed porażeniem w obwodach gniazd wtyczkowych i odbiorników stałych w budynkach mieszkalnych oraz użyteczności publicznej.
• Zabezpieczenie przed pożarem wywołanym prądami upływowymi w instalacjach przemysłowych, magazynach i obiektach handlowych.
• Stosowanie jako wyłącznik różnicowy w rozdzielnicach głównych i podrozdzielniach, gdzie wymagany jest prąd różnicowy 300 mA (selektywność w stosunku do RCD 30 mA).
• Integracja z systemami zdalnego monitorowania i automatyki za pomocą akcesoriów DX3 – styki pomocnicze, wyzwalacze wzrostowe lub napędy silnikowe.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie od wszystkich biegunów i upewnij się o braku napięcia. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekroje przewodów należy dobrać zgodnie z prądem znamionowym 80 A i obowiązującymi normami (np. PN-HD 60364). Moment dokręcania zacisków oraz typy zalecanych szyn grzebieniowych/sztyftowych – postępuj zgodnie z dokumentacją techniczną producenta. Po zamontowaniu sprawdź działanie przyciskiem TEST – wyłącznik powinien się rozłączyć, sygnalizując poprawną pracę układu różnicowego.

FAQ

• Jaki jest tryb pracy wyłącznika – czy jest to urządzenie samoczynne? Tak, wyłącznik różnicowo-prądowy P304 działa automatycznie po wykryciu prądu różnicowego przekraczającego wartość 300 mA. Po usunięciu przyczyny zadziałania (np. upływu) można go ponownie załączyć ręcznie dźwignią.
• Czy wyłącznik posiada podświetlenie LED? Nie, w standardowym wykonaniu wyłącznik nie ma wbudowanego podświetlenia. Stan załączenia sygnalizuje położenie dźwigni (szara – załączony, jasna – wyłączony).
• Jaki stopień ochrony ma wyłącznik? Produkt jest przeznaczony do montażu w suchych pomieszczeniach wewnątrz rozdzielnic. W danych katalogowych nie podano konkretnego stopnia IP – przy instalacji w rozdzielnicy należy zapewnić ochronę przed pyłem i wilgocią adekwatną do warunków otoczenia (zgodnie z projektem instalacji).
