Wyłącznik różnicowo-prądowy P304 4P 80A 300mA typ A serii DX3 | 411782 Legrand

Opis i Kluczowe Cechy

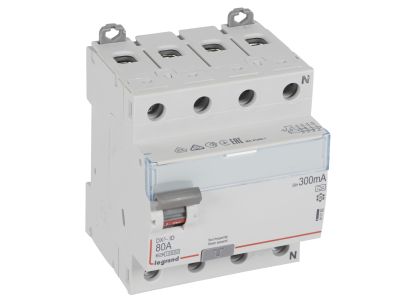

Wyłącznik różnicowo-prądowy P304 serii DX3 (symbol 411782) to czterobiegunowe urządzenie o prądzie znamionowym 80 A i znamionowym prądzie różnicowym 300 mA typu A. Szerokość 4 modułów (17,5 mm każdy) umożliwia oszczędne zagospodarowanie rozdzielnicy. Przeznaczony do wykrywania prądów różnicowych sinusoidalnych przemiennych oraz pulsujących stałych, co zwiększa bezpieczeństwo w obwodach z nowoczesnymi odbiornikami elektronicznymi.

• Prąd znamionowy 80 A: pozwala na bezpieczną pracę w obwodach o dużym obciążeniu, np. w instalacjach przemysłowych i budynkach wielorodzinnych.
• Znamionowy prąd różnicowy 300 mA: stosowany głównie jako ochrona przeciwpożarowa oraz w obwodach, gdzie wymagana jest wyższa odporność na niepożądane wyłączenia.
• Typ A – wykrywanie prądów pulsujących stałych: niezbędny przy odbiornikach z prostownikami (ładowarki, falowniki, sprzęt IT), zwiększa skuteczność ochrony przeciwporażeniowej.
• Montaż na szynie TH35: szybki i pewny montaż w standardowych rozdzielnicach modułowych, kompatybilny z systemem optymalnego rozdziału energii HX3.
• Możliwość rozbudowy: urządzenie można wyposażyć w styki pomocnicze, wyzwalacze i napędy z serii DX3, co ułatwia integrację z automatyka budynkową i systemami zdalnego sterowania.

Zgodność z Normami

Wyłącznik różnicowo-prądowy P304 jest zgodny z normą EN 61008-1, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach niskiego napięcia. Posiada certyfikat CE.

Zastosowanie

Wyłącznik różnicowo-prądowy P304 4P 80 A / 300 mA typu A znajduje zastosowanie w instalacjach wymagających podwyższonej ochrony różnicowej, zwłaszcza w obwodach z odbiornikami generującymi prądy pulsujące stałe.

• Ochrona przeciwpożarowa obwodów oświetleniowych, gniazd wtyczkowych i instalacji ogólnego przeznaczenia w budynkach mieszkalnych i komercyjnych.
• Zabezpieczenie obwodów zasilających urządzenia elektroniczne (komputery, serwery, falowniki, ładowarki) przed skutkami prądów różnicowych.
• Stosowany w rozdzielnicach głównych i podrozdzielnicach przemysłowych, gdzie wymagany jest prąd znamionowy 80 A i wysoka selektywność.
• Integracja z systemami automatyki budynkowej dzięki możliwości dołączenia styków pomocniczych i napędów serii DX3.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego P304 powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest zabezpieczony przed ponownym załączeniem. Przekrój przewodów dobierz zgodnie z prądem znamionowym 80 A oraz obowiązującymi normami. Moment dokręcania zacisków – postępuj według dokumentacji producenta. W przypadku stosowania szyn grzebieniowych upewnij się, że są one przeznaczone do prądów 80 A i kompatybilne z modułem 4P.

FAQ

• Czy wyłącznik P304 posiada podświetlenie? W danych technicznych nie przewidziano podświetlenia – dźwignia załączająca w kolorze szarym umożliwia ręczne sterowanie i identyfikację stanu pracy.
• Jaki stopień ochrony ma to urządzenie? Producent nie podaje stopnia IP – typowo dla aparatury modułowej montowanej wewnątrz rozdzielnicy przyjmuje się IP20, jednak dane nie zawierają tej specyfikacji, dlatego nie należy jej podawać.
• Do czego służy typ A wyłącznika różnicowo-prądowego? Typ A wykrywa prądy różnicowe sinusoidalne przemienne oraz pulsujące stałe, co jest niezbędne w obwodach z odbiornikami wyposażonymi w prostowniki (np. ładowarki, falowniki, sprzęt elektroniczny).
