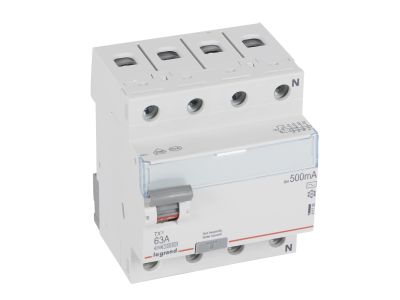

Wyłącznik różnicowo-prądowy P304 4P 63A 500mA typ AC serii TX3 | 411739 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P304 serii TX3 (symbol 411739) to czterobiegunowe urządzenie o prądzie znamionowym 63 A i znamionowym prądzie różnicowym 500 mA typu AC. Przeznaczony do wykrywania prądów różnicowych sinusoidalnych przemiennych, zapewnia skuteczną ochronę przeciwporażeniową w instalacjach o podwyższonych prądach upływu. Szerokość 4 modułów (70 mm) umożliwia łatwy montaż w rozdzielnicach na szynie TH35.

• Prąd znamionowy 63 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu – idealny do zabezpieczania obwodów zasilających odbiorniki dużej mocy.
• Znamionowy prąd różnicowy 500 mA: Chroni przed porażeniem elektrycznym w instalacjach, gdzie standardowe wyłączniki RCD (30 mA) mogłyby powodować niepożądane wyzwolenia, np. przy dużych pojemnościowych prądach upływu.
• Typ AC – wykrywanie prądów sinusoidalnych przemiennych: Odpowiedni do zastosowań z typowymi odbiornikami rezystancyjno-indukcyjnymi, gdzie nie występują składowe stałe prądu różnicowego.
• Montaż na szynie TH35 (4 moduły): Szybki i standardowy sposób instalacji w rozdzielnicach modułowych – oszczędność miejsca i czasu.
• Możliwość rozbudowy: Można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy z serii DX3, a także przyłączać przewody za pomocą szyn grzebieniowych lub sztyftowych.

Zgodność z Normami

Wyłącznik P304 TX3 jest zgodny z normą EN 61008-1, co potwierdza spełnienie wymagań dla wyłączników różnicowo-prądowych bez wbudowanego zabezpieczenia nadprądowego. Posiada certyfikat CE, dopuszczający go do stosowania w instalacjach elektrycznych na terenie Unii Europejskiej.

Zastosowanie

Wyłącznik różnicowo-prądowy P304 4P 63 A 500 mA typu AC znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagana jest ochrona przed porażeniem przy wyższym poziomie czułości, a jednocześnie należy unikać zbędnych zadziałań. Przeznaczony do obwodów, w których prądy upływu są podwyższone, a typ odbiorników nie generuje składowych stałych.

• Ochrona przeciwporażeniowa w obwodach zasilających maszyny przemysłowe, piece, silniki o dużych pojemnościach pasożytniczych.
• Zabezpieczenie obwodów gniazd w warsztatach, halach produkcyjnych i laboratoriach, gdzie stosowane są przekształtniki energoelektroniczne (tylko przy braku składowych stałych – typ AC).
• Ochrona instalacji w obiektach użyteczności publicznej i budynkach komercyjnych, np. w centralach wentylacyjnych, klimatyzatorach, pompach.
• Jako główny wyłącznik RCD w rozdzielnicach głównych (pod warunkiem odpowiedniego doboru prądu znamionowego i czułości).

Wskazówki Montażowe

Montaż wyłącznika P304 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Urządzenie montuje się na szynie TH35 w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać do prądu znamionowego 63 A. Momenty dokręcania zacisków oraz parametry przyłączy stosować zgodnie z dokumentacją producenta. Dopuszcza się przyłączanie za pomocą szyn grzebieniowych lub sztyftowych.

FAQ

• Czy wyłącznik różnicowo-prądowy P304 posiada podświetlenie? W dostarczonych danych nie ma informacji o podświetleniu – standardowo wyłączniki różnicowo-prądowe nie mają wbudowanych diod sygnalizacyjnych, ale ewentualne sygnalizowanie stanu można zrealizować przez dodatkowe styki pomocnicze z serii DX3.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie podał stopnia IP w danych – dla aparatury modułowej montowanej wewnątrz rozdzielnic domyślnie przyjmuje się IP20 (brak ochrony przed wilgocią i pyłem). W celu uzyskania dokładnej specyfikacji zalecamy sprawdzenie karty katalogowej.
• Jaki jest tryb pracy styku – czy wyłącznik różnicowy działa jako normalnie zamknięty, czy otwarty? Wyłącznik różnicowo-prądowy jest normalnie zamknięty – w stanie załączonym przewodzi prąd roboczy. Wyzwala się (rozwiera styki) tylko w przypadku wykrycia prądu różnicowego przekraczającego wartość 500 mA. W razie potrzeby monitorowania stanu styków można zastosować moduł pomocniczy sygnalizacji położenia.
