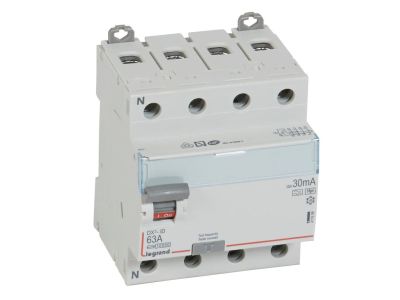

Wyłącznik różnicowo-prądowy P304 4P 63A 30mA typ HPI serii DX3 | 411696 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P304 typ Hpi 4P 63A 30mA serii DX3 (symbol 411696) to zaawansowane urządzenie ochronne przeznaczone do instalacji trójfazowych. Czterobiegunowa konstrukcja na napięcie 400 V~ oraz prąd znamionowy 63 A zapewniają bezpieczną pracę w obwodach o dużym obciążeniu, podczas gdy znamionowy prąd różnicowy 30 mA gwarantuje skuteczną ochronę przeciwporażeniową. Szerokość 4 modułów (70 mm) ułatwia zabudowę w rozdzielnicach na szynie TH35.

• Prąd znamionowy 63 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków i zapewniając długotrwałą niezawodność.
• Znamionowy prąd różnicowy 30 mA: skuteczna ochrona przeciwporażeniowa w instalacjach przemysłowych i bytowych – szybkie wyłączenie przy niewielkich upływach prądu.
• Typ Hpi (odporny na zakłócenia): detekcja prądów różnicowych sinusoidalnych przemiennych oraz pulsujących stałych, z odpornością na niepożądane wyłączenia w środowiskach z dużymi zakłóceniami elektromagnetycznymi (np. silniki, UPS, przetwornice).
• 4-biegunowy (400 V~): dedykowany do sieci trójfazowych z przewodem neutralnym – kompleksowa ochrona wszystkich przewodów aktywnych.
• Kompaktowa szerokość 4 modułów (70 mm): oszczędność miejsca w rozdzielnicy, łatwy montaż nawet w ciasnych szafach elektrycznych.
• Elastyczne opcje przyłączenia: możliwość zasilania za pomocą szyn grzebieniowych lub sztyftowych oraz współpraca z akcesoriami serii DX3 (styki pomocnicze, wyzwalacze, napędy).

Zgodność z Normami

Wyłącznik jest zgodny z normą EN 61008‑1, co potwierdza jego bezpieczeństwo i spełnienie wymogów europejskich. Posiada oznaczenie CE.

Zastosowanie

Dzięki typowi Hpi i parametrom 63 A / 30 mA wyłącznik P304 sprawdza się w instalacjach, gdzie wymagana jest zarówno ochrona przeciwporażeniowa, jak i wysoka odporność na zakłócenia – zwłaszcza przy odbiornikach generujących stany nieustalone.

• Ochrona obwodów gniazd wtyczkowych w budynkach przemysłowych, biurowych i mieszkalnych.
• Zabezpieczenie trójfazowych odbiorników (pompy, sprężarki, klimatyzatory) pracujących w środowisku o podwyższonym poziomie zakłóceń elektromagnetycznych.
• Zastosowanie w rozdzielnicach sterowniczych i automatyce budynkowej, gdzie wymagana jest ciągłość zasilania bez fałszywych wyłączeń.
• Instalacje z zasilaczami impulsowymi, przetwornicami częstotliwości lub UPS – typ Hpi zapobiega wyłączeniom wywołanym prądami upływowymi o nietypowym kształcie.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 63 A zgodnie z obowiązującymi normami. Momenty dokręcania zacisków oraz dopuszczalne przekroje przewodów – według dokumentacji technicznej producenta. Zaleca się zachowanie odpowiednich odstępów wentylacyjnych między modułami.

FAQ

• Czy wyłącznik P304 typ Hpi ma podświetlenie? Nie, model ten nie jest wyposażony w podświetlenie. Sygnalizacja stanu załączenia odbywa się poprzez położenie dźwigni (szary kolor).
• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie podaje stopnia ochrony w podstawowej specyfikacji. Dla aparatury modułowej standardowo przyjmuje się IP20 – szczegóły należy zweryfikować w dokumentacji produktu.
• Jakie prądy różnicowe wykrywa tryb Hpi? Typ Hpi wykrywa prądy różnicowe sinusoidalne przemienne oraz pulsujące stałe (jedno- i dwupołówkowe). Dodatkowo jest odporny na niepożądane wyłączenia spowodowane zakłóceniami w sieci.
