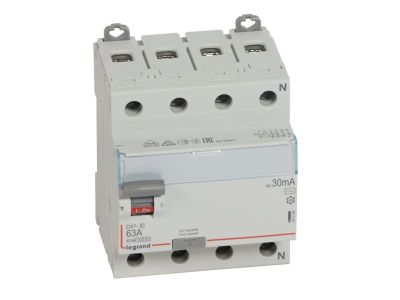

Wyłącznik różnicowo-prądowy P304 4P 63A 30mA typ AC serii DX3 | 411704 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P304 serii DX3 o symbolu 411704 to czterobiegunowe urządzenie zabezpieczające przeznaczone do ochrony przeciwporażeniowej w instalacjach niskiego napięcia. Dzięki prądowi znamionowemu 63 A i znamionowemu prądowi różnicowemu 30 mA (typ AC) zapewnia skuteczne wykrywanie zwarć doziemnych prądu przemiennego, chroniąc ludzi i mienie przed skutkami porażenia. Szerokość 4 modułów (17,5 mm każdy) umożliwia oszczędne zagospodarowanie przestrzeni w rozdzielnicy.

• Prąd znamionowy 63 A: umożliwia pracę w obwodach o znacznym obciążeniu, np. w instalacjach przemysłowych i budynkach użyteczności publicznej, bez ryzyka przeciążenia wyłącznika.
• Znamionowy prąd różnicowy 30 mA (typ AC): reaguje na sinusoidalne prądy różnicowe, co stanowi podstawową ochronę przeciwporażeniową w instalacjach bez odbiorników generujących składową stałą.
• Szerokość 4 modułów (70 mm): kompaktowa obudowa ułatwia montaż w standardowych rozdzielnicach modułowych, oszczędzając miejsce na dodatkową aparaturę.
• Montaż na szynie TH35: szybkie i pewne osadzenie na wsporniku DIN, bez użycia narzędzi – skraca czas instalacji.
• Możliwość wyposażenia w akcesoria serii DX3: styki pomocnicze, wyzwalacze wzrostowe i napędy zdalnego sterowania zwiększają funkcjonalność układu bez konieczności wymiany całego wyłącznika.

Zgodność z Normami

Wyłącznik różnicowo-prądowy P304 spełnia wymagania normy EN 61008-1. Posiada oznaczenie CE, co potwierdza zgodność z europejskimi dyrektywami dotyczącymi niskiego napięcia i kompatybilności elektromagnetycznej. Produkt przeznaczony do stosowania w instalacjach wykonanych zgodnie z normą PN-IEC 60364.

Zastosowanie

Wyłącznik P304 typ AC znajduje zastosowanie wszędzie tam, gdzie wymagana jest podstawowa ochrona przeciwporażeniowa w obwodach prądu przemiennego. Sprawdza się w instalacjach pozbawionych odbiorników generujących prąd stały lub pulsujący stały (np. sprzęt elektroniczny z zasilaczami impulsowymi).

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych i biurowych – standardowe zabezpieczenie przed porażeniem w przypadku uszkodzenia izolacji.
• Instalacje oświetleniowe ze sterowaniem klasycznym (bez ściemniaczy impulsowych) – szybkie wyłączenie przy upływie prądu doziemnego.
• Obwody odbiorników rezystancyjnych (grzejniki, bojlery) – niezawodna detekcja zwarć doziemnych bez ryzyka fałszywych wyłączeń.
• Rozdzielnice główne w obiektach przemysłowych, gdzie dominują odbiorniki indukcyjne i rezystancyjne – jako podstawowa ochrona różnicowoprądowa dla całej instalacji.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego P304 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy modułowej. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od rozdzielnicy oraz upewnić się, że nie zostało ono przypadkowo załączone. Przyłącza przewodów wykonać zgodnie z dokumentacją producenta – zalecany moment dokręcania zacisków oraz przekrój przewodów (dobrany do prądu znamionowego 63 A) muszą być zgodne z instrukcją. Po zamontowaniu sprawdzić poprawność działania wyłącznika za pomocą przycisku testowego „T”.

FAQ

• Jaki typ wyłącznika różnicowoprądowego reprezentuje model P304? Jest to wyłącznik typu AC – reaguje wyłącznie na sinusoidalne prądy różnicowe przemienne. Nie jest przeznaczony do ochrony obwodów z odbiornikami generującymi pulsujące prądy stałe (np. zasilacze impulsowe, falowniki). W takich przypadkach należy stosować wyłączniki typu A.
• Jaka jest wartość znamionowego prądu różnicowego? Wyłącznik P304 posiada znamionowy prąd różnicowy IΔn = 30 mA. Taka czułość zapewnia ochronę przeciwporażeniową w układach TN i TT zgodnie z wymaganiami norm.
• Czy można do tego wyłącznika dołączyć styki pomocnicze lub wyzwalacze? Tak, model P304 przystosowany jest do współpracy z akcesoriami serii DX3: stykami pomocniczymi, wyzwalaczami wzrostowymi oraz napędami zdalnego sterowania. Umożliwia to rozszerzenie funkcjonalności np. o sygnalizację zadziałania lub zdalne wyłączanie.
