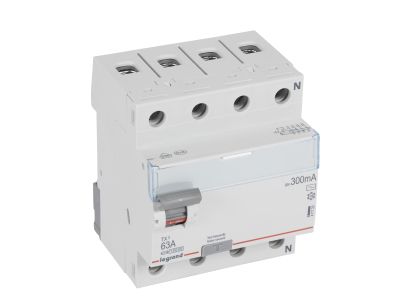

Wyłącznik różnicowo-prądowy P304 4P 63A 300mA typ AC serii TX3 | 411729 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P304 serii TX3 (symbol 411729) to czterobiegunowe urządzenie ochronne typu AC o prądzie znamionowym 63 A i znamionowym prądzie różnicowym 300 mA. Przeznaczony do montażu na szynie TH35, zajmuje 4 moduły (70 mm), co pozwala na efektywne zagospodarowanie miejsca w rozdzielnicy. Dzięki pracy w sieci 400 V~ oraz detekcji sinusoidalnych prądów różnicowych zapewnia skuteczną ochronę przeciwporażeniową i przeciwpożarową w obwodach o znacznym obciążeniu.

• Prąd znamionowy 63 A: umożliwia bezpieczną pracę w obwodach o dużym zapotrzebowaniu mocy bez ryzyka przeciążenia wkładki różnicowej.
• Znamionowy prąd różnicowy 300 mA: wykrywa prądy upływu o charakterze sinusoidalnym przemiennym – dedykowany do ochrony przeciwpożarowej oraz w instalacjach, gdzie wymagany jest wysoki prąd wyzwalania.
• Typ AC: reaguje na prądy różnicowe sinusoidalne przemienne, odpowiedni do obwodów z odbiornikami liniowymi (grzejniki, oświetlenie tradycyjne).
• Szerokość 4 moduły (70 mm): oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności czterobiegunowej.
• Możliwość rozbudowy: wyposażenie w styki pomocnicze, wyzwalacze i napędy z serii DX3 oraz przyłączanie szyn grzebieniowych – elastyczność w systemach automatyki i sygnalizacji.

Zgodność z Normami

Wyłącznik spełnia wymagania normy EN 61008-1, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa dla wyłączników różnicowoprądowych. Posiada certyfikację CE oraz jest przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z obowiązującymi przepisami.

Zastosowanie

Wyłącznik różnicowo-prądowy P304 znajduje zastosowanie tam, gdzie wymagana jest niezawodna ochrona przed porażeniem oraz monitoring prądów upływu w sieciach trójfazowych. Sprawdza się w instalacjach o charakterze liniowym, gdzie nie występują odbiorniki generujące tętniące prądy stałe.

• Ochrona przeciwporażeniowa w budynkach mieszkalnych i użyteczności publicznej – obwody gniazd, oświetlenia, instalacje grzewcze.
• Ochrona przeciwpożarowa w obiektach przemysłowych i magazynowych – czujność na prądy upływu powyżej 300 mA.
• Zabezpieczenie linii zasilających styczniki, przekaźniki i odbiorniki trójfazowe w szafach sterowniczych.
• Rozbudowa istniejących rozdzielnic o dodatkowy czterobiegunowy wyłącznik różnicowy ze stykiem pomocniczym do sygnalizacji zadziałania.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest odłączony od źródła. Urządzenie przeznaczone do mocowania na szynie TH35 (DIN) w rozdzielnicy. Przyłącz przewody o przekroju dobranym do prądu znamionowego (zalecany min. 16 mm² dla 63 A). Moment dokręcania śrub zacisków stosuj zgodnie z dokumentacją producenta – zbyt słabe dokręcenie może spowodować przegrzewanie, zbyt mocne – uszkodzenie zacisku.

FAQ

• Czy ten wyłącznik reaguje na prądy różnicowe pulsujące stałe (typ A)? Nie, jest to wersja typu AC – wykrywa wyłącznie prądy różnicowe sinusoidalne przemienne. Do obwodów z urządzeniami elektronicznymi (np. falowniki, ładowarki) należy stosować wyłącznik typu A.
• Jaka jest szerokość modułu i czy można go podłączyć szynami grzebieniowymi? Zajmuje 4 moduły (70 mm). Konstrukcja wyłącznika pozwala na przyłączanie szyn grzebieniowych oraz sztyftowych, co ułatwia estetyczne i szybkie okablowanie rozdzielnicy.
• Czy można zamontować do niego styki pomocnicze lub wyzwalacz wzrostowy? Tak, urządzenie przystosowane jest do współpracy z akcesoriami serii DX3 – stykami pomocniczymi, wyzwalaczami wzrostowymi, zanikowymi oraz napędami silnikowymi. Umożliwia to zdalne sygnalizowanie zadziałania lub sterowanie wyłączeniem.
