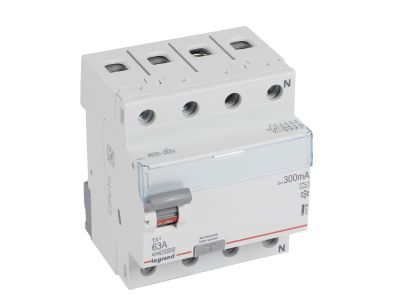

Wyłącznik różnicowo-prądowy P304 4P 63A 300mA typ A serii TX3 | 411786 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P304 serii TX3 (symbol 411786) to czterobiegunowe urządzenie o prądzie znamionowym 63 A i znamionowym prądzie różnicowym 300 mA typu A. Przeznaczony do ochrony przeciwporażeniowej w instalacjach napięcia 400 V~, montowany na szynie TH35 w rozdzielnicach. Szerokość 4 moduły (70 mm) pozwala na oszczędne zagospodarowanie miejsca w szafie elektrycznej.

• Prąd znamionowy 63 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania i zakłóceń.
• Znamionowy prąd różnicowy 300 mA: zapewnia skuteczną ochronę przeciwporażeniową w instalacjach, w których spodziewane są wyższe prądy upływu (np. przy dłuższych liniach lub odbiornikach przemysłowych).
• Typ A – wykrywanie prądów różnicowych sinusoidalnych i pulsujących stałych: niezbędny w obwodach z odbiornikami elektronicznymi, takimi jak falowniki, prostowniki czy zasilacze impulsowe.
• Montaż na szynie TH35: szybki i pewny montaż w standardowych rozdzielnicach modułowych, bez narzędzi dodatkowych.
• Możliwość rozbudowy o akcesoria z serii DX3: styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy – elastyczność konfiguracji w zależności od potrzeb instalacji.

Zgodność z Normami

Wyłącznik różnicowo-prądowy P304 serii TX3 spełnia wymagania normy EN 61008-1, co potwierdza jego zgodność z europejskimi przepisami dotyczącymi ochrony przeciwporażeniowej. Posiada certyfikat CE.

Zastosowanie

Wyłącznik P304 typu A dedykowany jest do instalacji, w których występują odbiorniki generujące nie tylko sinusoidalne, ale również pulsujące prądy stałe. Sprawdza się w obiektach przemysłowych, komercyjnych i mieszkaniowych o podwyższonych wymaganiach ochrony.

• Ochrona przeciwporażeniowa w obwodach z falownikami, przekształtnikami i zasilaczami impulsowymi.
• Zabezpieczenie linii zasilających sterowniki PLC, serwomotory i urządzenia automatyki.
• Stosowany w rozdzielnicach głównych i podrozdzielnicach w budynkach użyteczności publicznej.
• Instalacje z długimi trasami kablowymi, gdzie naturalne prądy upływu mogą przekraczać 30 mA.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed pracą bezwzględnie należy odłączyć napięcie. Przekrój przyłączanych przewodów dobrać do prądu znamionowego 63 A, a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Wyłącznik umożliwia przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co ułatwia rozprowadzanie zasilania w grupie obwodów.

FAQ

• Czy wyłącznik różnicowo-prądowy P304 posiada podświetlenie? Nie, w standardowym wyposażeniu nie ma podświetlenia – sygnalizacja zadziałania odbywa się poprzez mechaniczne wysunięcie dźwigni (trzpień opada w przypadku wyzwolenia różnicowego).
• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie deklaruje konkretnego stopnia IP dla samego aparatu. Urządzenie przeznaczone jest do montażu w rozdzielnicach modułowych; ochrona przed dotykiem i wilgocią zapewniona jest przez obudowę rozdzielnicy (zazwyczaj IP20 w suchych pomieszczeniach).
• Jakie prądy różnicowe wykrywa wyłącznik typu A? Typ A reaguje zarówno na prądy różnicowe sinusoidalne (50/60 Hz), jak i na pulsujące prądy stałe powstające w urządzeniach z prostownikami (np. falowniki, ładowarki, zasilacze). Nie wykrywa natomiast czystego prądu stałego (do tego służy typ B).
