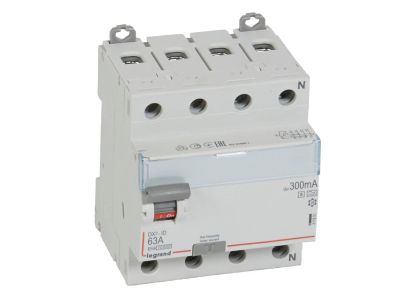

Wyłącznik różnicowo-prądowy P304 4P 63A 300mA typ A-S serii DX3 | 411801 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo‑prądowy P304 serii DX3 (symbol 411801) to czterobiegunowe urządzenie o prądzie znamionowym 63 A i znamionowym prądzie różnicowym 300 mA. Typ A‑S (selektywny) zapewnia rozróżnialność czasową, co umożliwia selektywne wyłączenie w instalacjach z kilkoma wyłącznikami RCD. Szerokość 4 modułów (17,5 mm) ułatwia zabudowę w standardowych rozdzielnicach.

• Prąd znamionowy 63 A: bezpieczna praca w obwodach o znacznym obciążeniu – idealny do zastosowań w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Prąd różnicowy 300 mA: ochrona przeciwpożarowa przy zachowaniu selektywności z wyłącznikami o niższym prądzie różnicowym (np. 30 mA) w obwodach odbiorczych.
• Typ A‑S (selektywny): wykrywa prądy różnicowe sinusoidalne przemienne oraz pulsujące stałe, a opóźnione działanie zapobiega zbędnym wyłączeniom w sieciach z dużymi prądami upływowymi.
• Montaż na szynie TH35: szybki i pewny montaż w rozdzielnicach modułowych, kompatybilny z systemem Optymalnego Rozdziału Energii HX3 do 125 A.
• Możliwość rozbudowy: przystosowany do przyłączania szyn grzebieniowych/sztyftowych oraz wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3.

Zgodność z Normami

Wyłącznik P304 jest zgodny z normą EN 61008‑1, co potwierdza jego niezawodność w zakresie ochrony różnicowoprądowej. Posiada oznakowanie CE i spełnia wymagania dyrektyw europejskich.

Zastosowanie

Dzięki selektywnemu działaniu i parametrom 300 mA wyłącznik P304 sprawdza się w instalacjach wymagających koordynacji zabezpieczeń różnicowoprądowych, szczególnie w obwodach rozdzielczych i głównych.

• Ochrona przeciwpożarowa w instalacjach budynków użyteczności publicznej, biurowcach i halach produkcyjnych.
• Selektywne wyłączanie w układach kaskadowych – współpraca z wyłącznikami 30 mA w obwodach odbiorczych bez ryzyka zbędnego wyłączenia całej instalacji.
• Zasilanie rozdzielnic podrzędnych w systemach rozdzielu energii, gdzie wymagana jest opóźniona reakcja na prąd różnicowy.
• Automatyka budynkowa i sterowanie – jako zabezpieczenie w obwodach zasilania styczników, przekaźników i układów PLC.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zainstalować na szynie montażowej TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Momenty dokręcania śrub oraz przekroje przewodów dobrać zgodnie z dokumentacją producenta oraz obowiązującymi normami. Możliwe jest przyłączanie za pomocą szyn grzebieniowych lub sztyftowych – zachować odpowiednią segregację faz.

FAQ

• Czy wyłącznik P304 ma podświetlenie lub wskaźnik LED? W dostarczonych danych nie zawarto informacji o podświetleniu. Wyłącznik jest wyposażony w dźwignię załączającą w kolorze szarym – stan łączenia określa się wizualnie po położeniu dźwigni.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie podaje konkretnego stopnia IP dla tego modelu. Standardowo aparatura modułowa przeznaczona do montażu w rozdzielnicach oferuje ochronę IP20 (brak ochrony przed wilgocią), co jest typowe dla urządzeń instalowanych w suchych pomieszczeniach wewnętrznych.
• Co oznacza oznaczenie „A‑S” i jak działa tryb selektywny? Typ A‑S to wyłącznik różnicowoprądowy typu A (wykrywa prądy sinusoidalne przemienne i pulsujące stałe) z funkcją selektywną (zwłoczną). Działa z opóźnieniem czasowym, które umożliwia w pierwszej kolejności zadziałanie wyłączników w obwodach odbiorczych bez wyłączania głównego zabezpieczenia.
