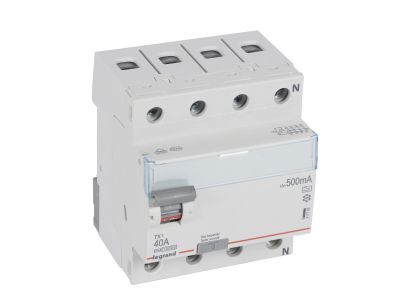

Wyłącznik różnicowo-prądowy P304 4P 40A 500mA typ A serii TX3 | 411795 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P304 serii TX3 o symbolu 411795 to czterobiegunowe urządzenie ochronne o prądzie znamionowym 40 A i znamionowym prądzie różnicowym 500 mA typu A. Szerokość 4 modułów (70 mm) umożliwia łatwą integrację z rozdzielnicami modułowymi. Zapewnia skuteczną ochronę przed porażeniem prądem oraz ryzykiem pożaru od uszkodzeń izolacji.

• 4-biegunowy (4P) 400 V~: Obsługa obwodów trójfazowych z przewodem neutralnym – pełna ochrona w instalacjach siłowych i mieszanych.
• Typ A: Detekcja prądów różnicowych sinusoidalnych przemiennych oraz pulsujących stałych – niezbędny przy zasilaniu urządzeń elektronicznych (np. falowniki, ładowarki).
• Znamionowy prąd różnicowy 500 mA: Wysoki prąd różnicowy przeznaczony głównie do ochrony przeciwpożarowej – minimalizuje ryzyko zapłonu przy uszkodzeniach izolacji.
• Prąd znamionowy 40 A: Wytrzymałość umożliwiająca pracę w obwodach o znacznym obciążeniu bez ryzyka przeciążenia aparatu.
• Montaż na szynie TH35 i kompatybilność z akcesoriami DX3: Szybki montaż w rozdzielnicy oraz możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy – elastyczna konfiguracja systemu.

Zgodność z Normami

Wyłącznik spełnia wymagania normy EN 61008-1 (IEC 61008-1). Posiada oznaczenie CE, potwierdzające zgodność z europejskimi przepisami bezpieczeństwa.

Zastosowanie

Wyłącznik różnicowo-prądowy P304 znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przeciwporażeniowej i przeciwpożarowej.

• Ochrona główna w rozdzielnicach budynków mieszkalnych, biurowych i przemysłowych o charakterze trójfazowym.
• Zabezpieczenie obwodów zasilających urządzenia generujące wyższe harmoniczne (falowniki, zasilacze impulsowe).
• Stosowanie jako wyłącznik przeciwpożarowy w instalacjach zagrożonych pożarem od zwarć doziemnych (np. budynki użyteczności publicznej).
• Element systemu automatyki budynkowej w połączeniu z akcesoriami serii DX3 (styki pomocnicze, napędy).

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do 1 kV. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie TH35 w rozdzielnicy modułowej. Momenty dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 40 A oraz warunków zabezpieczenia nadprądowego.

FAQ

• Czy wyłącznik nadaje się do urządzeń elektroniki przemysłowej? Tak, wyłącznik typu A wykrywa prądy różnicowe pulsujące stałe, które pojawiają się w zasilaczach, falownikach i innych urządzeniach z prostownikami. Jest to właściwy wybór do współpracy z nowoczesną elektroniką.
• Jaki jest stopień ochrony obudowy? Dla aparatury modułowej montowanej wewnątrz rozdzielnicy standardowo przyjmuje się IP20. Producent nie podaje odrębnego stopnia IP – urządzenie wymaga zabudowy w szafie lub puszce o odpowiedniej szczelności.
• Czy ten model może pełnić funkcję wyłącznika głównego w tabeli rozdzielczej? Tak, przy prądzie znamionowym 40 A i napięciu 400 V może być stosowany jako wyłącznik główny, jednak w aplikacjach wymagających szybkiego rozłączenia (np. przeciwpożarowych) należy sprawdzić zgodność z lokalnymi przepisami. Prąd różnicowy 500 mA jest typowo wybierany do ochrony przeciwpożarowej, a nie osobistej.
