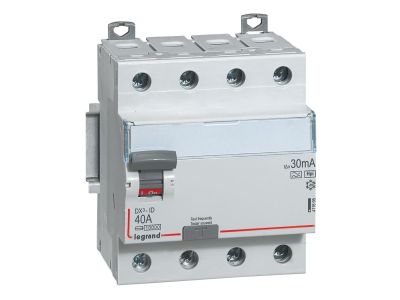

Wyłącznik różnicowo-prądowy P304 4P 40A 30mA typ HPI serii DX3 | 411695 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P304 serii DX3 (symbol 411695) to czterobiegunowe urządzenie o prądzie znamionowym 40 A i znamionowym prądzie różnicowym 30 mA, wykonane w typie Hpi. Dzięki szerokości 4 modułów (17,5 mm) idealnie pasuje do standardowych rozdzielnic modułowych. Typ Hpi wykrywa prądy różnicowe sinusoidalne przemienne oraz pulsujące stałe, a także jest odporny na niepożądane wyłączenia w środowiskach z zakłóceniami, co przekłada się na niezawodną ochronę tam, gdzie występują przetwornice czy falowniki.

• Znamionowy prąd różnicowy 30 mA: Zapewnia skuteczną ochronę przeciwporażeniową w obwodach zasilających odbiorniki w budynkach mieszkalnych i komercyjnych.
• Prąd znamionowy 40 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, np. w instalacjach siłowych.
• Typ Hpi (odporny na zakłócenia): Minimalizuje ryzyko wyłączeń awaryjnych spowodowanych przepięciami lub wyższymi harmonicznymi, zapewniając ciągłość zasilania.
• Szerokość 4 modułów (17,5 mm): Kompaktowa obudowa ułatwia montaż w rozdzielnicach, oszczędzając miejsce.
• Możliwość rozbudowy: Urządzenie można wyposażyć w styki pomocnicze, wyzwalacze i napędy z serii DX3, co zwiększa funkcjonalność systemu.

Zgodność z Normami

Wyłącznik różnicowo-prądowy P304 serii DX3 jest zgodny z normą EN 61008-1. Posiada certyfikację CE, potwierdzającą spełnienie wymogów Unii Europejskiej dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik P304 typu Hpi znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona różnicowoprądowa przy jednoczesnej odporności na fałszywe wyłączenia. Doskonale sprawdza się w instalacjach z dużą liczbą urządzeń elektronicznych.

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zasilanie urządzeń z przetwornicami częstotliwości, falownikami czy zasilaczami impulsowymi.
• Instalacje w obiektach przemysłowych, gdzie występują zakłócenia elektromagnetyczne.
• Jako główny wyłącznik różnicowoprądowy w rozdzielnicach głównych i podrozdzielnicach.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 40 A, a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Po zamontowaniu należy wykonać test działania przyciskiem „T”.

FAQ

• Czy wyłącznik P304 Hpi jest odporny na fałszywe wyłączenia spowodowane udarami atmosferycznymi? Tak, typ Hpi został zaprojektowany tak, aby nie reagować na krótkotrwałe przepięcia i zakłócenia, co zapobiega niepotrzebnym wyłączeniom.
• Jaką szerokość w module ma to urządzenie? Zajmuje 4 moduły (17,5 mm każdy), czyli łącznie 70 mm na szynie TH35.
• Czy można do niego podłączyć styki pomocnicze? Tak, istnieje możliwość wyposażenia go w styki pomocnicze, wyzwalacze wzrostowe/zanikowe oraz napędy zdalne z serii DX3 (akcesoria dokupowane osobno).
