Wyłącznik różnicowo-prądowy P304 4P 40A 30mA typ AC serii DX3 | 411703 Legrand

Opis i Kluczowe Cechy

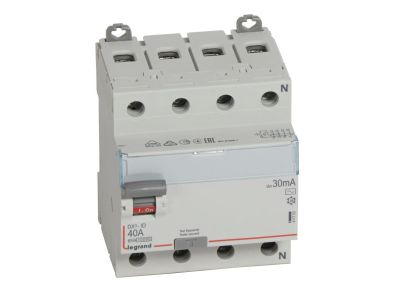

Wyłącznik różnicowo-prądowy P304 serii DX3 (symbol 411703) to czterobiegunowe urządzenie ochronne typu AC o znamionowym prądzie różnicowym 30 mA i prądzie znamionowym 40 A. Przeznaczony do montażu na szynie TH35, zajmuje 4 moduły (szerokość 17,5 mm każdy), co ułatwia zabudowę w rozdzielnicach. Dźwignia załączająca w kolorze szarym umożliwia szybkie rozpoznanie stanu pracy. Dzięki kompatybilności z szynami grzebieniowymi i akcesoriami (styki pomocnicze, wyzwalacze, napędy z serii DX3) zapewnia elastyczność rozbudowy instalacji.

• Prąd znamionowy 40 A: Bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przeciążenia wyłącznika.
• Znamionowy prąd różnicowy 30 mA: Skuteczna ochrona przeciwporażeniowa w instalacjach niskiego napięcia – wyłączenie w przypadku pojawienia się niebezpiecznego upływu prądu.
• Typ AC: Wykrywa prądy różnicowe sinusoidalne przemienne – odpowiedni do standardowych obwodów odbiorników liniowych i nieliniowych bez składowych stałych.
• Szerokość 4 modułów (70 mm): Kompaktowa zabudowa w rozdzielnicy, oszczędność miejsca przy zachowaniu pełnej funkcjonalności.
• Możliwość przyłączania szynami grzebieniowymi: Szybki i estetyczny montaż wielu wyłączników w systemie rozdziału energii HX3.

Zgodność z Normami

Wyłącznik różnicowo-prądowy P304 serii DX3 spełnia wymagania normy EN 61008-1, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach elektrycznych. Posiada oznaczenie CE i jest przeznaczony do stosowania w systemach zgodnych z Dyrektywą Niskonapięciową.

Zastosowanie

Uniwersalny wyłącznik różnicowo-prądowy dedykowany do ochrony przeciwporażeniowej w instalacjach przemysłowych i mieszkaniowych. Sprawdza się w obwodach, gdzie nie występują składowe stałe prądu różnicowego, a wymagana jest szybka reakcja na upływy sinusoidalne.

• Ochrona obwodów gniazd wtykowych i odbiorników ogólnego przeznaczenia w budynkach mieszkalnych i biurowych.
• Zasilanie maszyn i urządzeń w lekkim przemyśle, gdzie przewidziano prądy różnicowe typu AC.
• Instalacje oświetleniowe i grzewcze bez sterowników impulsowych generujących składowe stałe.
• Systemy rozdziału energii w rozdzielnicach głównych i podrozdzielnicach wyposażonych w szyny grzebieniowe.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie montażowej TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest wyłączony spod napięcia. Styki przyłączeniowe dokręcaj momentem podanym w dokumentacji producenta – przekrój przewodów dobierz zgodnie z prądem znamionowym 40 A. Zaleca się stosowanie szyn grzebieniowych dla zachowania powtarzalnego połączenia. Po montażu wykonaj test działania wyłącznika (naciśnij przycisk TEST).

FAQ

• Czy wyłącznik posiada podświetlenie lub sygnalizację LED? W danych produktu nie określono obecności podświetlenia. Wyłącznik wyposażony jest w szarą dźwignię załączającą – stan załączenia/wyłączenia odczytujesz wizualnie z położenia dźwigni.
• Jaki stopień ochrony IP ma to urządzenie? Producent nie podaje stopnia IP. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy posiada stopień ochrony IP20 zgodnie z przeznaczeniem do suchych pomieszczeń (nie dotyczy pyłu i wilgoci).
• Jakie prądy różnicowe wykrywa wyłącznik typu AC? Typ AC reaguje wyłącznie na prądy różnicowe o przebiegu sinusoidalnym przemiennym. Nie wykrywa prądów pulsujących stałych ani wyprostowanych – do takich zastosowań wybierz typ A, Hpi lub B.
