Opis i Kluczowe Cechy

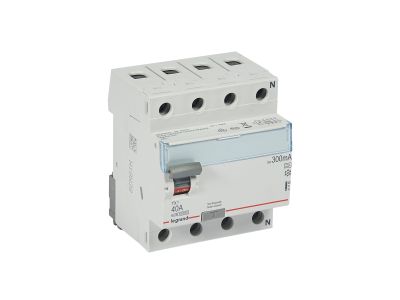

Wyłącznik różnicowo-prądowy P304 serii TX3 o symbolu 411785 to czterobiegunowe urządzenie ochronne o prądzie znamionowym 40 A i znamionowym prądzie różnicowym 300 mA, typu A. Dzięki szerokości 4 modułów (17,5 mm) idealnie pasuje do standardowych rozdzielnic modułowych, a konstrukcja wykonana w technologii zapewniającej niezawodną pracę w instalacjach wymagających wykrywania prądów różnicowych sinusoidalnych przemiennych oraz pulsujących stałych. Przeznaczony do montażu na szynie TH35, umożliwia przyłączanie za pomocą szyn grzebieniowych oraz wyposażenie w styki pomocnicze, wyzwalacze i napędy z serii DX3.

• Prąd znamionowy 40 A: Bezpieczna praca w obwodach o znacznym obciążeniu – idealny do ochrony linii zasilających oraz odbiorników o mocy do 9,2 kW przy napięciu 400 V~.
• Znamionowy prąd różnicowy 300 mA: Skuteczna ochrona przeciwporażeniowa w instalacjach z długimi przewodami i urządzeniami o zwiększonej rezystancji izolacji – minimalizuje ryzyko pożaru od doziemień.
• Typ A (wykrywanie prądów sinusoidalnych i pulsujących stałych): Niezbędny w obwodach z odbiornikami elektronicznymi (np. falowniki, zasilacze impulsowe, ładowarki), gdzie standardowy typ AC może nie zadziałać.
• Czterobiegunowa konstrukcja (4P): Kompleksowa ochrona wszystkich przewodów fazowych i neutralnego w układach trójfazowych – zapewnia bezpieczeństwo nawet przy asymetrii obciążenia.
• Szerokość 4 moduły (17,5 mm/moduł): Oszczędność miejsca w rozdzielnicy, pozwalająca na gęste upakowanie aparatury bez utraty funkcjonalności.

Zgodność z Normami

Wyłącznik różnicowo-prądowy P304 serii TX3 jest zgodny z normą EN 61008-1. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa obowiązujących na rynku europejskim. Produkt przeznaczony do montażu w instalacjach wykonanych zgodnie z aktualnymi przepisami (norma HD 60364 / PN-IEC 60364).

Zastosowanie

Wyłącznik P304 o parametrach 40 A, 300 mA, typ A sprawdza się w instalacjach wymagających niezawodnej ochrony przeciwporażeniowej i przeciwpożarowej, szczególnie tam, gdzie występują odbiorniki generujące prądy pulsujące stałe. Urządzenie znajduje zastosowanie w:

• Ochronie obwodów zasilających gniazda wtyczkowe w budynkach mieszkalnych i biurowych – zwłaszcza gdy podłączane są urządzenia z zasilaczami impulsowymi (komputery, monitory, sprzęt RTV).
• Instalacjach przemysłowych z falownikami, sterownikami PLC i przekaźnikami półprzewodnikowymi – typ A zapewnia detekcję prądów różnicowych o zniekształconym przebiegu.
• Obwodach oświetlenia LED z wbudowanymi zasilaczami – zapobiega fałszywym wyzwoleniom i gwarantuje bezpieczeństwo.
• Rozdzielnicach głównych i podrozdzielnicach w systemach automatyki budynkowej – łatwa integracja z akcesoriami DX3 (styki pomocnicze, wyzwalacze, napędy).

Wskazówki Montażowe

Montaż wyłącznika może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) zgodnie z instrukcją producenta. Do przyłączenia przewodów należy stosować odpowiednie narzędzia oraz moment dokręcania podany w dokumentacji technicznej. Przekrój przewodów dobrać do prądu znamionowego 40 A – zalecany przekrój 6–10 mm² dla miedzi. Możliwe jest zastosowanie szyn grzebieniowych lub sztyftowych w celu uporządkowania okablowania. W przypadku wyposażania w styki pomocnicze lub wyzwalacze z serii DX3, należy postępować zgodnie z instrukcją montażu danego akcesorium.

FAQ

• Jaka jest różnica między wyłącznikiem typu A a typem AC? Typ A wykrywa zarówno sinusoidalne prądy różnicowe (jak AC), jak i pulsujące prądy stałe (np. po wyprostowaniu napięcia sieciowego). Jest wymagany w obwodach z odbiornikami elektronicznymi, gdzie typ AC może nie zadziałać w przypadku uszkodzenia izolacji.
• Czy wyłącznik można przyłączyć za pomocą szyn grzebieniowych? Tak, konstrukcja wyłącznika P304 umożliwia przyłączanie zarówno standardowymi przewodami, jak i szynami grzebieniowymi lub sztyftowymi, co ułatwia rozdzielenie zasilania w rozdzielnicy.
• Czy można zamontować do niego styki pomocnicze lub wyzwalacz wzrostowy? Tak, wyłącznik jest przystosowany do wyposażenia w styki pomocnicze, wyzwalacze wzrostowe i napędy elektryczne z serii DX3. Pozwala to na sygnalizację zadziałania lub zdalne wyłączanie w systemach automatyki.
