Wyłącznik różnicowo-prądowy P304 4P 40A 300mA typ A serii DX3 | 411780 Legrand

Opis i Kluczowe Cechy

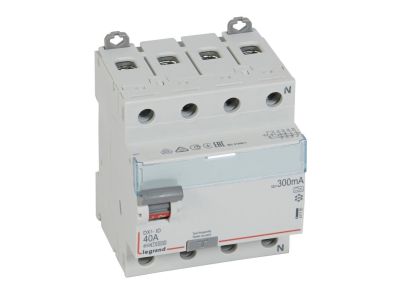

Wyłącznik różnicowo-prądowy P304 serii DX3 (symbol 411780) to czterobiegunowe urządzenie ochronne o prądzie znamionowym 40 A i znamionowym prądzie różnicowym 300 mA typu A. Przeznaczony do montażu w rozdzielnicach na szynie TH35, zajmuje szerokość 4 modułów (17,5 mm), co pozwala oszczędzić miejsce w szafie elektrycznej. Dzięki typowi A wykrywa zarówno sinusoidalne prądy przemienne, jak i pulsujące prądy stałe, zapewniając ochronę w obwodach z nowoczesnymi odbiornikami elektronicznymi.

• Prąd znamionowy 40 A: bezpieczna praca w obwodach o znacznym obciążeniu, np. w instalacjach domowych lub lekkim przemyśle, bez ryzyka przeciążenia styków.
• Znamionowy prąd różnicowy 300 mA typu A: wykrywa prądy różnicowe sinusoidalne i pulsujące stałe, chroniąc przed porażeniem w środowiskach z urządzeniami zawierającymi prostowniki (komputery, sprzęt LED, pompy ciepła).
• Szerokość 4 modułów (17,5 mm): kompaktowa konstrukcja umożliwia gęstsze rozmieszczenie aparatury w rozdzielnicy, optymalizując wykorzystanie miejsca.
• Montaż na szynie TH35 oraz możliwość przyłączania szyn grzebieniowych/sztyftowych: szybki i uporządkowany montaż, redukcja czasu instalacji oraz łatwa rozbudowa systemu.
• Wyposażenie w akcesoria serii DX3: możliwość dołączenia styków pomocniczych, wyzwalaczy i napędów, co zwiększa elastyczność funkcjonalną układu.

Zgodność z Normami

Wyłącznik P304 spełnia wymagania normy EN 61008-1, co potwierdza jego zgodność z europejskimi przepisami dotyczącymi wyłączników różnicowoprądowych bez zabezpieczenia nadprądowego. Posiada certyfikację CE i jest przeznaczony do stosowania w instalacjach niskiego napięcia 400 V~.

Zastosowanie

Wyłącznik różnicowo-prądowy P304 typu A znajduje zastosowanie w obwodach wymagających ochrony przeciwporażeniowej przy jednoczesnej odporności na zakłócenia pochodzące od nowoczesnych odbiorników. Sprawdza się w następujących scenariuszach:

• Ochrona obwodów gniazd wtykowych w budynkach mieszkalnych i biurowych, gdzie występuje sprzęt elektroniczny (komputery, monitory, ładowarki).
• Zabezpieczenie obwodów oświetlenia LED oraz sterowników oświetleniowych generujących pulsujące prądy stałe.
• Instalacje przemysłowe z napędami o zmiennej prędkości obrotowej (falowniki) oraz urządzeniami z prostownikami.
• Systemy automatyki budynkowej, w których wymagana jest ochrona różnicowa z możliwością rozbudowy o styki pomocnicze do sygnalizacji stanu.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie instaluje się na szynie TH35 w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Przekrój przewodów dobierz do prądu znamionowego 40 A zgodnie z obowiązującymi normami (najczęściej 10 mm² dla Cu przy 40 A). Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta dołączoną do wyłącznika. Po zamontowaniu sprawdź poprawność działania przycisku TEST.

FAQ

• Jaki typ prądu różnicowego wykrywa wyłącznik P304? Jest to typ A, co oznacza, że wykrywa zarówno sinusoidalne prądy przemienne (jak w typie AC), jak i pulsujące prądy stałe. Dzięki temu nadaje się do obwodów z urządzeniami elektronicznymi generującymi składową stałą.
• Czy wyłącznik można zamontować na szynie DIN? Tak, wyłącznik jest przystosowany do montażu na szynie TH35 (DIN), co jest standardem w rozdzielnicach modułowych.
• Czy można rozbudować wyłącznik o dodatkowe akcesoria? Tak, seria DX3 umożliwia dołączenie styków pomocniczych, wyzwalaczy wzrostowych i podnapięciowych oraz napędów silnikowych, co pozwala na zdalną sygnalizację lub sterowanie.
