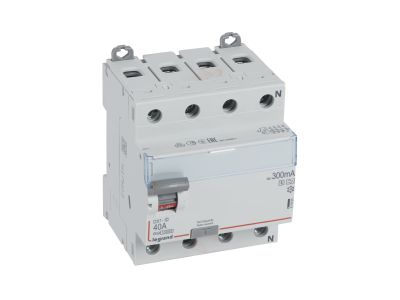

Wyłącznik różnicowo-prądowy P304 4P 40A 300mA typ A-S serii DX3 | 411800 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P304 serii DX3 w wersji 4-biegunowej, o prądzie znamionowym 40 A i znamionowym prądzie różnicowym 300 mA, typ A-S (selektywny). Przeznaczony do pracy w sieciach 400 V~. Szerokość 4 modułów (17,5 mm) umożliwia oszczędne zagospodarowanie miejsca w rozdzielnicy. Konstrukcja typu A-S zapewnia selektywność – opóźnione wyzwalanie w celu koordynacji z innymi wyłącznikami RCD w kaskadzie.

• Prąd znamionowy 40 A: bezpieczna praca w obwodach o znacznym obciążeniu, idealny jako wyłącznik główny w rozdzielnicach przemysłowych i budynkowych.
• Znamionowy prąd różnicowy 300 mA: skuteczna ochrona przed porażeniem oraz ryzykiem pożaru w instalacjach o podwyższonych wymaganiach selektywności.
• Typ A (wykrywanie prądów sinusoidalnych i pulsujących stałych): niezawodne działanie w obwodach z nowoczesnymi odbiornikami elektronicznymi, falownikami i zasilaczami impulsowymi.
• Selektywność (typ A-S): opóźnione wyzwalanie umożliwia selektywne odłączanie tylko uszkodzonego obwodu, zapewniając ciągłość zasilania w pozostałych częściach instalacji.
• Szerokość 4 modułów i możliwość wyposażenia w akcesoria: kompaktowa konstrukcja oraz możliwość montażu styków pomocniczych, wyzwalaczy i napędów z serii DX3 – elastyczność w rozbudowie systemu.

Zgodność z Normami

Wyłącznik P304 spełnia wymagania normy EN 61008-1 dla wyłączników różnicowoprądowych. Posiada certyfikat CE, potwierdzający zgodność z europejskimi wymogami bezpieczeństwa. Produkt przeznaczony do montażu w instalacjach zgodnych z aktualnymi przepisami.

Zastosowanie

Wyłącznik różnicowo-prądowy P304 typ A-S przeznaczony jest do ochrony przeciwporażeniowej i przeciwpożarowej w instalacjach niskiego napięcia, szczególnie tam gdzie wymagana jest selektywność zadziałania.

• Główny wyłącznik różnicowoprądowy w rozdzielnicach głównych budynków mieszkalnych, biurowych i przemysłowych – selektywne wyłączenie w kaskadzie z podrzędnymi RCD.
• Ochrona obwodów zasilających urządzenia elektroniczne, falowniki, pompy ciepła i ładowarki pojazdów elektrycznych (wykrywanie prądów pulsujących stałych).
• Instalacje wymagające ciągłości zasilania w strefach krytycznych (serwerownie, szpitale) – selektywność minimalizuje wyłączenia poza uszkodzonym obwodem.
• Automatyka budynkowa i sterowanie oświetleniem – możliwość współpracy z napędami i wyzwalaczami z serii DX3 do zdalnego odłączania.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przekrój przewodów należy dobrać do prądu znamionowego 40 A oraz warunków zwarciowych. Moment dokręcania zacisków zgodnie z dokumentacją techniczną producenta. Nie wolno używać wyłącznika jako łącznika głównego do odłączania obciążenia – nie posiada funkcji rozłącznika izolacyjnego.

FAQ

• Co oznacza oznaczenie A-S (selektywny)? Jest to wyłącznik różnicowoprądowy typu A z opóźnionym wyzwalaniem (selektywny). Zapewnia czasowe opóźnienie zadziałania, dzięki czemu w kaskadzie najpierw zadziała podrzędny RCD, a główny wyłącznik wyłączy się tylko w przypadku uszkodzenia w jego strefie ochrony. Pozwala to zachować zasilanie w pozostałych obwodach.
• Czy wyłącznik P304 można podłączyć za pomocą szyny grzebieniowej? Tak, konstrukcja zacisków umożliwia przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co ułatwia okablowanie rozdzielnicy. Można również stosować mostkowanie przewodami o odpowiednim przekroju.
• Jakie akcesoria są dostępne dla tego wyłącznika? Wyłącznik można wyposażyć w styki pomocnicze (sygnalizacja zadziałania), wyzwalacze wzrostowe i podnapięciowe oraz napędy silnikowe – wszystkie z serii DX3. Dzięki temu możliwe jest zdalne sterowanie i monitorowanie stanu wyłącznika.
