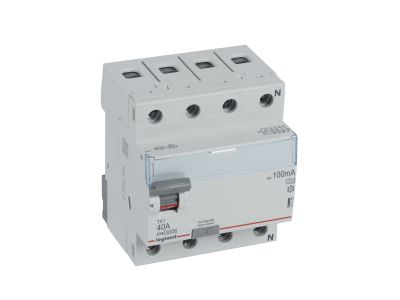

Wyłącznik różnicowo-prądowy P304 4P 40A 100mA typ A serii TX3 | 411775 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P304 serii TX3 (symbol 411775) to czterobiegunowe urządzenie o prądzie znamionowym 40 A i znamionowym prądzie różnicowym 100 mA typu A, zaprojektowane do montażu w rozdzielnicach na szynie TH35. Szerokość 4 modułów (70 mm) umożliwia oszczędne zagospodarowanie miejsca w rozdzielnicy. Dzięki detekcji prądów różnicowych sinusoidalnych przemiennych oraz pulsujących stałych zapewnia skuteczną ochronę przeciwporażeniową w obwodach z odbiornikami elektronicznymi.

• Typ A – detekcja prądów różnicowych sinusoidalnych i pulsujących stałych: niezbędny w instalacjach z urządzeniami wyposażonymi w prostowniki (LED, komputery, ładowarki), które generują składową stałą.
• Prąd znamionowy 40 A: pozwala na bezpieczne zasilanie obwodów o znacznym obciążeniu (np. grupy gniazd, podrozdzielnice) bez ryzyka przeciążenia styków głównych.
• Znamionowy prąd różnicowy 100 mA: odpowiedni do stosowania jako wyłącznik selektywny lub przeciwpożarowy w instalacjach, gdzie wymagany jest wyższy prąd zadziałania.
• Szerokość 4 modułów (70 mm): kompaktowa obudowa oszczędza miejsce w szafie rozdzielczej, ułatwiając aranżację nawet przy dużej liczbie aparatów.
• Możliwość rozbudowy o akcesoria serii DX3: styki pomocnicze, wyzwalacze i napędy umożliwiają dostosowanie funkcjonalności do potrzeb automatyki budynkowej i przemysłowej.
• Montaż na szynie TH35 oraz przyłączanie szynami grzebieniowymi/sztyftowymi: przyspiesza i upraszcza instalację w rozdzielnicach modułowych.

Zgodność z Normami

Wyłącznik różnicowo-prądowy P304 serii TX3 jest zgodny z wymaganiami normy EN 61008-1. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa obowiązujących na rynku Unii Europejskiej.

Zastosowanie

Uniwersalność parametrów (40 A, 100 mA, typ A) sprawia, że wyłącznik sprawdza się w różnych instalacjach niskiego napięcia – od budynków mieszkalnych po obiekty komercyjne i przemysłowe, szczególnie tam, gdzie występują odbiorniki generujące prądy pulsujące stałe.

• Ochrona przeciwporażeniowa w obwodach oświetlenia LED, sterowników PLC, zasilaczy impulsowych i sprzętu komputerowego (typ A).
• Jako główny wyłącznik różnicowo-prądowy w podrozdzielnicach mieszkaniowych i biurowych (40 A, 100 mA).
• Zabezpieczenie przeciwpożarowe w instalacjach, gdzie wymagany jest wyższy prąd różnicowy (100 mA) – np. obwody gniazd w hotelach, szkołach.
• Współpraca z modułami automatyki (styki pomocnicze, wyzwalacze) w systemach BMS i inteligentnego budynku.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego P304 powinien być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do prac elektroinstalacyjnych. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie w całej rozdzielnicy. Urządzenie montuje się na szynie nośnej TH35 (35 mm). Moment dokręcania zacisków oraz przekrój przyłączanych przewodów muszą być zgodne z dokumentacją techniczną producenta – niedokręcenie może prowadzić do przegrzewania styków. Zaleca się stosowanie szyn grzebieniowych lub sztyftowych dla szybszej i bardziej przejrzystej dystrybucji faz.

FAQ

• Czy wyłącznik P304 wykrywa również prądy stałe? Nie – typ A wykrywa prądy różnicowe sinusoidalne przemienne oraz pulsujące stałe (wyprostowane jednopołówkowo), nie wykrywa czystego prądu stałego. Do ochrony przed stałym prądem różnicowym należy zastosować typ B.
• Jaki jest stopień ochrony obudowy? W danych katalogowych producenta nie podano stopnia IP. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy posiada IP20 – wymagana jest szafa zamykana, która zapewnia odpowiednią ochronę przed dotykiem i ciałami obcymi.
• Czy mogę użyć tego wyłącznika jako głównego dla całego domu? Tak, pod warunkiem że prąd znamionowy 40 A jest wystarczający dla sumarycznego obciążenia. Prąd różnicowy 100 mA jest wyższy niż typowe 30 mA w obwodach gniazd – należy zapewnić selektywność z wyłącznikami w dół instalacji (30 mA).
