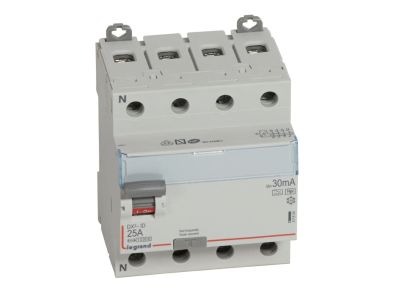

Wyłącznik różnicowo-prądowy P304 4P 25A 30mA typ HPI serii DX3 | 411694 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P304 4P 25 A 30 mA typ Hpi serii DX3 (symbol 411694) to czterobiegunowe urządzenie ochronne montowane na szynie TH35. Dzięki prądowi znamionowemu 25 A i czułości 30 mA zapewnia skuteczną ochronę przeciwporażeniową w obwodach o znacznym obciążeniu. Szerokość 4 modułów (70 mm) ułatwia zabudowę w standardowych rozdzielnicach.

• Typ Hpi: Wykrywa prądy różnicowe sinusoidalne przemienne oraz pulsujące stałe, a dodatkowo jest odporny na niepożądane wyłączenia w środowiskach zakłócanych – minimalizuje ryzyko fałszywych zadziałań przy pracy urządzeń elektronicznych (przetwornice, zasilacze impulsowe).
• Znamionowy prąd różnicowy 30 mA: Gwarantuje ochronę przeciwporażeniową w obwodach odbiorczych, zgodnie z wymogami dla obwodów gniazd wtyczkowych i urządzeń przenośnych.
• Prąd znamionowy 25 A: Pozwala na bezpieczną pracę w obwodach o średnim obciążeniu, np. liniach zasilających pomieszczenia gospodarcze lub małe maszyny.
• Szerokość 4 modułów (70 mm): Kompaktowa konstrukcja oszczędza miejsce na szynie TH35 w rozdzielnicy.
• Kompatybilność z akcesoriami DX3: Możliwość wyposażenia w styki pomocnicze, wyzwalacze wzrostowe i napędy elektryczne – zwiększa funkcjonalność i automatyzację instalacji.

Zgodność z Normami

Wyłącznik P304 serii DX3 spełnia wymagania normy EN 61008-1 (IEC 61008-1) dotyczącej wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego. Posiada oznaczenie CE.

Zastosowanie

Wyłącznik różnicowo-prądowy typ Hpi przeznaczony jest do ochrony przeciwporażeniowej w instalacjach narażonych na przepięcia i zakłócenia elektromagnetyczne. Sprawdza się w obiektach przemysłowych, biurowych i użyteczności publicznej.

• Ochrona obwodów gniazd wtyczkowych w strefach zagrożonych fałszywymi wyłączeniami (serwerownie, laboratoria).
• Zasilanie odbiorników z przetwornicami częstotliwości, zasilaczami impulsowymi i sterownikami PLC.
• Instalacje w zakładach produkcyjnych z dużym poziomem zakłóceń elektromagnetycznych.
• Automatyka budynkowa – ochrona obwodów oświetlenia LED, systemów HVAC i sterowania.

Wskazówki Montażowe

Montaż wyłącznika należy powierzyć wykwalifikowanemu personelowi z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Przekrój przewodów dobrać zgodnie z obciążalnością prądową (25 A). Moment dokręcania zacisków zgodny z dokumentacją producenta. Zaleca się stosowanie szyn grzebieniowych lub sztyftowych do przyłączania.

FAQ

• Czym różni się typ Hpi od standardowego typu A? Typ Hpi oprócz wykrywania prądów sinusoidalnych i pulsujących stałych jest odporny na fałszywe wyłączenia pod wpływem przepięć i zakłóceń, co czyni go idealnym do instalacji z urządzeniami energoelektronicznymi (np. przetwornicami, zasilaczami impulsowymi).
• Jakie akcesoria można dołączyć do wyłącznika P304? Można wyposażyć go w styki pomocnicze, wyzwalacze wzrostowe i napędy elektryczne z serii DX3, które montuje się z prawej strony urządzenia – umożliwia to zdalne sterowanie i sygnalizację stanu.
• Jaka jest szerokość wyłącznika w modułach? Zajmuje 4 moduły (70 mm) na szynie TH35, co jest standardem dla czterobiegunowych wyłączników RCD o prądzie 25 A – ułatwia planowanie rozdzielnicy.
