Wyłącznik różnicowo-prądowy P304 4P 25A 300mA typ AC serii TX3 | 411727 Legrand

Opis i Kluczowe Cechy

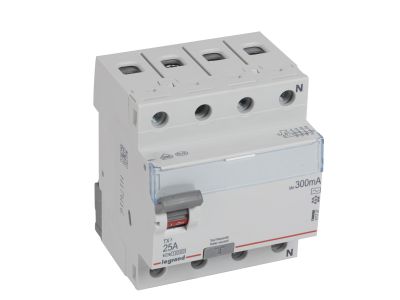

Wyłącznik różnicowo-prądowy P304 o symbolu 411727 z serii TX3 to czterobiegunowe urządzenie ochronne przeznaczone do instalacji trójfazowych. Jego prąd znamionowy 25 A umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, a znamionowy prąd różnicowy 300 mA typu AC zapewnia wykrywanie sinusoidalnych prądów przemiennych, co przekłada się na skuteczną ochronę przeciwporażeniową i przeciwpożarową. Szerokość 4 modułów (70 mm) ułatwia montaż w rozdzielnicach modułowych.

• Prąd znamionowy 25 A: gwarantuje bezpieczną eksploatację w obwodach o podwyższonym obciążeniu, bez ryzyka przegrzania aparatu.
• Znamionowy prąd różnicowy 300 mA typu AC: wykrywa prądy różnicowe sinusoidalne przemienne – idealny do ochrony przeciwpożarowej oraz w instalacjach, gdzie wymagany jest wyższy prąd wyłączający.
• Czterobiegunowość (4P): umożliwia ochronę wszystkich faz w sieci trójfazowej 400 V~ oraz przewodu neutralnego.
• Szerokość 4 modułów (70 mm): kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy i ułatwia prowadzenie instalacji.
• Możliwość rozbudowy o akcesoria serii DX3: styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy silnikowe zwiększają funkcjonalność i automatyzację układu.

Zgodność z Normami

Wyłącznik różnicowo-prądowy P304 serii TX3 jest zgodny z normą EN 61008-1, co potwierdza jego bezpieczeństwo i niezawodność w ochronie przeciwporażeniowej. Posiada certyfikat CE.

Zastosowanie

Urządzenie znajduje zastosowanie w rozdzielnicach przemysłowych, komercyjnych i mieszkaniowych, szczególnie tam, gdzie wymagana jest ochrona przed skutkami prądów różnicowych. Polecany do:

• Ochrony przeciwporażeniowej i przeciwpożarowej w instalacjach trójfazowych (silniki, piece, pompy).
• Sterowania i zabezpieczania obwodów odbiorników o prądzie do 25 A.
• Automatyki budynkowej – jako element systemów zarządzania energią z możliwością zdalnego wyzwalania.
• Tam, gdzie wymagany jest prąd różnicowy 300 mA (np. instalacje w obiektach użyteczności publicznej, hale produkcyjne).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z bezwzględnym odłączeniem napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przyłączanych przewodów należy dobrać zgodnie z prądem znamionowym 25 A, a moment dokręcania zacisków stosować według dokumentacji producenta. Zaleca się również stosowanie szyn grzebieniowych lub sztyftowych dla uporządkowania połączeń.

FAQ

• Jaki typ prądu różnicowego wykrywa ten wyłącznik? Wyłącznik typu AC wykrywa jedynie sinusoidalne prądy różnicowe przemienne. Nie nadaje się do obwodów z odbiornikami generującymi pulsujące prądy stałe – w takich przypadkach należy wybrać typ A.
• Dlaczego wybrano prąd różnicowy 300 mA, a nie 30 mA? Prąd 300 mA jest stosowany głównie do ochrony przeciwpożarowej (zapobieganie pożarom spowodowanym zwarciem doziemnym) oraz w instalacjach, gdzie wysoki prąd upływu jest dopuszczalny. Nie zapewnia ochrony przed porażeniem przy bezpośrednim dotyku – wymagany jest wtedy wyłącznik 30 mA.
• Czy można go zamontować na zwykłej szynie DIN? Tak, wyłącznik montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Szerokość 4 modułów (70 mm) jest zgodna z typowymi obudowami.
