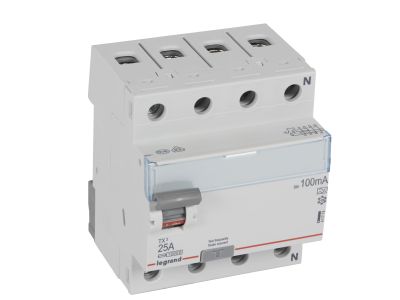

Wyłącznik różnicowo-prądowy P304 4P 25A 100mA typ A serii TX3 | 411774 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P304 serii TX3 o symbolu 411774 to czterobiegunowe urządzenie ochronne przeznaczone do instalacji 400 V~. Dzięki znamionowemu prądowi różnicowemu 100 mA i prądzie znamionowemu 25 A zapewnia skuteczną ochronę przeciwporażeniową w obwodach o znacznym obciążeniu, jednocześnie zajmując jedynie 4 moduły (szerokość 17,5 mm). Zaprojektowany do montażu na szynie TH35, umożliwia także rozbudowę o akcesoria serii DX3.

• Prąd znamionowy 25 A: Gwarantuje bezpieczną pracę w obwodach obciążonych do 25 A bez ryzyka przegrzania styków głównych.
• Znamionowy prąd różnicowy 100 mA: Zapewnia czułe wykrywanie prądów upływowych, chroniąc ludzi i mienie przed porażeniem elektrycznym.
• Typ A: Wykrywa nie tylko sinusoidalne prądy różnicowe przemienne, ale także pulsujące prądy stałe – niezbędny w obwodach z urządzeniami elektronicznymi (np. zasilacze impulsowe, falowniki).
• Szerokość 4 moduły (17,5 mm): Kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy, umożliwiając gęstsze zabudowanie aparatury.
• Kompatybilność z akcesoriami DX³: Możliwość dołączenia styków pomocniczych, wyzwalaczy wzrostowych i napędów, co ułatwia integrację z systemami automatyki budynkowej.

Zgodność z Normami

Wyłącznik różnicowo-prądowy P304 serii TX3 jest zgodny z normą EN 61008-1 oraz posiada certyfikację CE. Potwierdza to spełnienie wymogów bezpieczeństwa i niezawodności obowiązujących w Unii Europejskiej.

Zastosowanie

Wyłącznik P304 sprawdzi się wszędzie tam, gdzie wymagana jest ochrona przeciwporażeniowa w sieciach TN‑S, TN‑C‑S lub TT – szczególnie w obwodach zasilających odbiorniki generujące prądy pulsujące stałe.

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie obwodów oświetleniowych z energooszczędnymi źródłami LED lub świetlówkami.
• Instalacje przemysłowe z falownikami, prostownikami i zasilaczami impulsowymi.
• Systemy automatyki budynkowej, w których wymagana jest selektywna ochrona różnicowa.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 25 A, a moment dokręcania zacisków – zgodnie z dokumentacją producenta. Zaleca się stosowanie szyn grzebieniowych lub sztyftowych do przyłączania obwodów.

FAQ

• Czy wyłącznik P304 posiada podświetlenie dźwigni? Nie, dźwignia załączająca jest w kolorze szarym – jej położenie mechaniczne informuje o stanie załączenia.
• Jaki jest stopień ochrony IP tego urządzenia? Producent nie podaje konkretnej wartości, jednak standardowo aparatura modułowa przeznaczona do montażu w rozdzielnicach charakteryzuje się stopniem ochrony IP20 (szczegóły w karcie katalogowej).
• Jaki typ prądu różnicowego wykrywa wyłącznik P304? Jest to typ A – wykrywa zarówno sinusoidalne prądy różnicowe przemienne, jak i pulsujące prądy stałe (np. z prostowników jedno- i dwupołówkowych).
