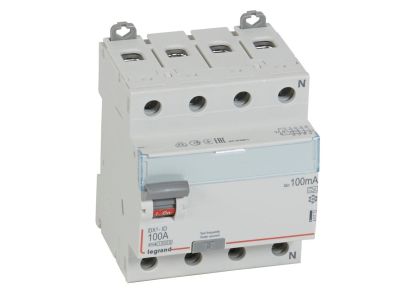

Wyłącznik różnicowo-prądowy P304 4P 100A 100mA typ A serii DX3 | 411773 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P304 4P 100A 100mA typ A serii DX3 to zaawansowane urządzenie ochronne przeznaczone do instalacji przemysłowych i komercyjnych. Dzięki prądowi znamionowemu 100 A oraz czterobiegunowej konstrukcji 400 V~ umożliwia bezpieczną pracę w obwodach o dużym obciążeniu. Szerokość 4 modułów (70 mm) pozwala oszczędzić miejsce w rozdzielnicy.

• Prąd znamionowy 100 A: gwarantuje niezawodną ochronę w obwodach o znacznym poborze mocy, minimalizując ryzyko przegrzania.
• Znamionowy prąd różnicowy 100 mA: wykrywa prądy upływowe, skutecznie chroniąc ludzi i mienie przed porażeniem.
• Typ A: reaguje zarówno na prądy różnicowe sinusoidalne przemienne, jak i pulsujące stałe – niezbędny w obwodach z nowoczesnymi urządzeniami (np. falowniki, zasilacze impulsowe).
• Montaż na szynie TH35: szybki i pewny montaż w standardowych rozdzielnicach modułowych.
• Kompatybilność z akcesoriami DX3: możliwość rozbudowy o styki pomocnicze, wyzwalacze i napędy, co ułatwia integrację z systemami automatyki.

Zgodność z Normami

Wyłącznik różnicowo-prądowy P304 spełnia wymagania normy EN 61008-1, co potwierdza jego bezpieczeństwo i niezawodność w ochronie przeciwporażeniowej. Posiada certyfikację CE i jest zgodny z obowiązującymi przepisami.

Zastosowanie

Urządzenie znajduje zastosowanie w instalacjach wymagających wysokiego poziomu ochrony różnicowej, szczególnie tam, gdzie występują urządzenia generujące pulsujące prądy stałe.

• Ochrona obwodów zasilających maszyny przemysłowe z napędami falownikowymi.
• Zabezpieczenie linii zasilających serwery, UPS i inne urządzenia elektroniczne.
• Instalacje w obiektach użyteczności publicznej, halach produkcyjnych i budynkach komercyjnych.
• Jako główny wyłącznik różnicowo-prądowy w rozdzielnicach głównych do 100 A.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego P304 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów należy dobrać do prądu znamionowego 100 A, a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Zaleca się stosowanie szyn grzebieniowych lub sztyftowych do przyłączania faz i przewodu neutralnego.

FAQ

• Jaka jest różnica między wyłącznikiem typu A a typu AC? Wyłącznik typu A wykrywa zarówno prądy różnicowe sinusoidalne przemienne, jak i pulsujące stałe, co jest wymagane w obwodach z nowoczesnymi odbiornikami (np. falownikami, zasilaczami LED). Typ AC reaguje tylko na prądy sinusoidalne.
• Czy można monitorować stan zadziałania wyłącznika? Tak, wyłącznik można wyposażyć w styki pomocnicze z serii DX3, które umożliwiają sygnalizację zadziałania lub zdalne odczytywanie stanu.
• Jaka jest szerokość modułowa wyłącznika? Wyłącznik zajmuje 4 moduły (4 x 17,5 mm = 70 mm), co pozwala na oszczędne zagospodarowanie przestrzeni w rozdzielnicy.
