Wyłącznik różnicowo-prądowy P302 2P 80A 30mA typ A serii DX3 | 411557 Legrand

Opis i Kluczowe Cechy

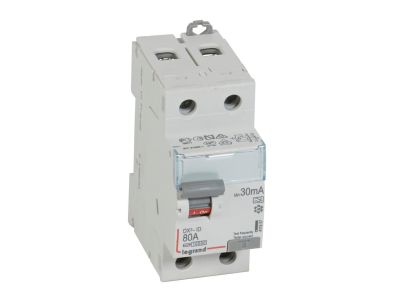

Wyłącznik różnicowo-prądowy P302 serii DX3 (symbol 411557) to dwubiegunowe urządzenie o prądzie znamionowym 80 A i znamionowym prądzie różnicowym 30 mA, typu A. Dzięki szerokości 2 modułów (17,5 mm) doskonale sprawdza się w rozdzielnicach, gdzie liczy się oszczędność miejsca, a jednocześnie gwarantuje niezawodną ochronę w obwodach o znacznym obciążeniu.

• Prąd znamionowy 80 A: umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia instalacji.
• Znamionowy prąd różnicowy 30 mA: zapewnia skuteczną ochronę przeciwporażeniową, szybko odłączając zasilanie w przypadku wykrycia upływu prądu.
• Typ A: wykrywa prądy różnicowe sinusoidalne przemienne oraz pulsujące stałe, co rozszerza zakres ochrony w nowoczesnych instalacjach z elektroniką.
• Montaż na szynie TH35: ułatwia szybki i stabilny montaż w standardowych rozdzielnicach bez konieczności stosowania dodatkowych adapterów.
• Kompatybilność z akcesoriami serii DX3: możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy oraz przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co zwiększa elastyczność instalacji.

Zgodność z Normami

Wyłącznik różnicowo-prądowy P302 serii DX3 jest zgodny z normą EN 61008-1, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach elektrycznych. Posiada certyfikat CE i jest dopuszczony do stosowania w systemach zgodnych z wymaganiami Unii Europejskiej.

Zastosowanie

Wyłącznik P302 typu A o prądzie 80 A i czułości 30 mA znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przeciwporażeniowej oraz zabezpieczenia przed skutkami prądów upływowych.

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie odbiorników o podwyższonym ryzyku upływu prądu, np. urządzeń z elektroniką lub zasilaczami impulsowymi.
• Instalacje w obiektach użyteczności publicznej, gdzie wymagana jest czułość typu A (wykrywanie prądów pulsujących stałych).
• Systemy automatyki budynkowej i sterowania, gdzie potrzebna jest szybka i pewna reakcja na upływ prądu.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego P302 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 80 A zgodnie z obowiązującymi normami. Przy dokręcaniu zacisków należy stosować się do momentu dokręcania podanego w dokumentacji technicznej. Dopuszczalne jest przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, a także wyposażenie w styki pomocnicze, wyzwalacze i napędy z serii DX3.

FAQ

• Jaki jest typ wyłącznika i co oznacza typ A? Wyłącznik P302 to typ A, co oznacza, że wykrywa prądy różnicowe sinusoidalne przemienne (jak typ AC) oraz prądy pulsujące stałe. Jest to wymagane w instalacjach z odbiornikami elektronicznymi (np. zasilacze, falowniki).
• Czy wyłącznik można montować w standardowej rozdzielnicy? Tak, urządzenie montuje się na szynie TH35 (DIN) i zajmuje 2 moduły (17,5 mm każdy). Jest kompatybilne z typowymi rozdzielnicami oraz systemem szyn grzebieniowych HX3.
• Jaki jest znamionowy prąd różnicowy i do czego służy? Znamionowy prąd różnicowy wynosi 30 mA, co zapewnia ochronę przeciwporażeniową w instalacjach niskiego napięcia. W przypadku upływu prądu przekraczającego 30 mA układ wyłącza zasilanie, chroniąc użytkowników przed porażeniem.
