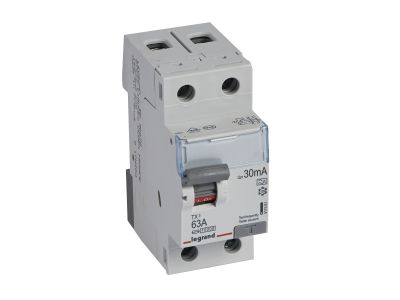

Wyłącznik różnicowo-prądowy P302 2P 63A 30mA typ A serii TX3 | 411561 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P302 serii TX3 o symbolu 411561 to dwubiegunowe urządzenie ochronne przystosowane do pracy w sieci 230 V AC. Jego znamionowy prąd różnicowy 30 mA oraz prąd znamionowy 63 A zapewniają skuteczną ochronę ludzi i instalacji przed skutkami prądów upływowych. Szerokość 2 modułów (17,5 mm) ułatwia instalację w rozdzielnicach o ograniczonej przestrzeni.

• Typ A (30 mA): Wykrywa prądy różnicowe sinusoidalne przemienne oraz pulsujące stałe – niezbędny w obwodach z urządzeniami elektronicznymi (ładowarki, falowniki) eliminujący ryzyko porażenia nawet przy składowej stałej prądu.
• Prąd znamionowy 63 A: Umożliwia bezpieczną pracę w obwodach o wysokim obciążeniu np. w rozdzielnicach głównych budynków mieszkaniowych i komercyjnych.
• Montaż na szynie TH35: Standardowy system mocowania przyspiesza instalację i wymianę w rozdzielnicach zgodnych z normą DIN.
• Szerokość 2 moduły (17,5 mm): Oszczędność miejsca na szynie, co pozwala na umieszczenie większej liczby aparatów w tej samej rozdzielnicy.
• Możliwość rozbudowy: Można dołączyć styki pomocnicze, wyzwalacze i napędy z serii DX3 (np. zdalne wyłączenie, sygnalizacja stanu).
• Dźwignia załączająca w kolorze szarym: Intuicyjna obsługa i jednoznaczne wskazanie stanu pracy urządzenia.

Zgodność z Normami

Wyłącznik został zaprojektowany i wyprodukowany zgodnie z normą EN 61008-1. Jest to urządzenie typu A, co oznacza zdolność do wykrywania zarówno prądów różnicowych przemiennych, jak i pulsujących stałych. Posiada certyfikację CE potwierdzającą zgodność z wymogami Unii Europejskiej.

Zastosowanie

Model P302 2P 63A 30 mA typ A znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przeciwporażeniowej, zwłaszcza w obwodach z nowoczesnymi odbiornikami generującymi składową stałą prądu upływu.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i biurowych.
• Zabezpieczenie obwodów zasilających urządzenia elektroniczne (ładowarki, zasilacze impulsowe, komputery).
• Aplikacje wymagające detekcji prądów pulsujących stałych – instalacje z przetwornicami częstotliwości i sterownikami PLC.
• Stosowany w rozdzielnicach głównych i podrozdzielnicach jako wyłącznik różnicowy do sekcji o dużym obciążeniu.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy instalacji elektrycznej może wykonywać wyłącznie osoba posiadająca odpowiednie uprawnienia SEP. Przed przystąpieniem do montażu bezwzględnie odłącz napięcie zasilające. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach o odpowiedniej klasie ochronności. Podłączanie przewodów wykonuj zgodnie z dokumentacją producenta – zalecane momenty dokręcania oraz przekroje przewodów dobieraj do prądu znamionowego i warunków instalacji. Po zamontowaniu sprawdź działanie wyłącznika za pomocą przycisku testowego „T”.

FAQ

• Czy wyłącznik różnicowo-prądowy P302 reaguje na prąd stały? Typ A wykrywa prądy różnicowe sinusoidalne przemienne oraz pulsujące stałe (składowa stała o przebiegu pulsującym). Nie jest przeznaczony do detekcji czystego prądu stałego – w takich przypadkach należy stosować wyłączniki typu B.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie określa bezpośrednio stopnia ochrony dla samego urządzenia. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy ma ochronę przed dotykiem palcem (IP2X) oraz brak ochrony przed wodą – pełną ochronę zapewnia obudowa rozdzielnicy.
• Jak sprawdzić poprawność działania wyłącznika? Producent zaleca comiesięczne testowanie przyciskiem „T” (test). Po naciśnięciu wyłącznik powinien wyłączyć obwód. Jeśli tak się nie dzieje, należy skontaktować się z wykwalifikowanym elektrykiem w celu wymiany urządzenia.
