Wyłącznik różnicowo-prądowy P302 2P 63A 30mA typ A serii DX3 | 411556 Legrand

Opis i Kluczowe Cechy

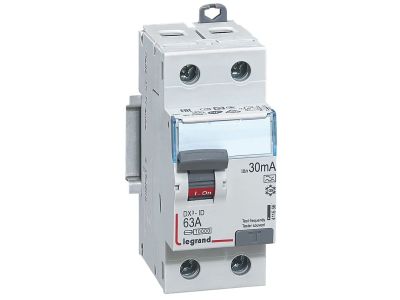

Wyłącznik różnicowo-prądowy P302 (numer katalogowy 411556) serii DX3 to dwubiegunowe urządzenie ochronne typu A o prądzie znamionowym 63 A i znamionowym prądzie różnicowym 30 mA. Szerokość 2 modułów (35 mm) pozwala na kompaktowy montaż w rozdzielnicach, a konstrukcja umożliwia współpracę z szynami grzebieniowymi oraz akcesoriami serii DX3.

• Prąd znamionowy 63 A: bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków – idealne do instalacji domowych i przemysłowych.
• Znamionowy prąd różnicowy 30 mA (typ A): wykrywa zarówno sinusoidalne prądy przemienne, jak i pulsujące prądy stałe, chroniąc przed porażeniem w obwodach z elektroniką (np. pralki, lodówki).
• Typ A zgodnie z EN 61008-1: zaawansowana detekcja prądów różnicowych – wyższy poziom bezpieczeństwa niż w standardowych wyłącznikach typu AC.
• Montaż na wsporniku TH35: szybki i stabilny montaż w rozdzielnicach modułowych, zgodny z popularnymi systemami szyn.
• Możliwość przyłączania za pomocą szyn grzebieniowych lub sztyftowych: elastyczne opcje okablowania ułatwiające zabudowę w szafach sterowniczych.

Zgodność z Normami

Wyłącznik różnicowo-prądowy P302 serii DX3 spełnia wymagania normy EN 61008-1, co potwierdza jego bezpieczeństwo i niezawodność w ochronie przeciwporażeniowej. Produkt posiada certyfikację CE, dopuszczającą go do stosowania w instalacjach elektrycznych na terenie Unii Europejskiej.

Zastosowanie

Urządzenie przeznaczone jest do ochrony obwodów odbiorczych przed skutkami prądów różnicowych. Sprawdza się zarówno w budynkach mieszkalnych, jak i obiektach komercyjnych oraz przemysłowych.

• Ochrona gniazd wtyczkowych i obwodów oświetleniowych w mieszkaniach i biurach – szczególnie tam, gdzie występują urządzenia z impulsowymi zasilaczami.
• Zabezpieczenie obwodów zasilających sprzęt AGD (pralki, zmywarki, lodówki) przed porażeniem elektrycznym w przypadku uszkodzenia izolacji.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w systemach automatyki budynkowej (np. w połączeniu z systemem optymalnego rozdziału energii HX3).
• Jako wyłącznik różnicowoprądowy w instalacjach tymczasowych na budowach (zgodnie z wymogami ochrony przeciwporażeniowej).

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego P302 powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z obowiązującymi przepisami. Urządzenie przeznaczone jest do mocowania na szynie montażowej TH35 w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Przekrój przewodów należy dobrać do prądu znamionowego 63 A, a moment dokręcania zacisków – zgodnie z dokumentacją techniczną producenta. Po zamontowaniu sprawdź działanie przyciskiem TEST.

FAQ

• Czy wyłącznik P302 nadaje się do ochrony obwodów z elektroniką (np. pralki, komputery)? Tak – typ A wykrywa prądy różnicowe pulsujące stałe, które mogą występować w nowoczesnych urządzeniach z zasilaczami impulsowymi. Dzięki temu zapewnia ochronę tam, gdzie standardowe wyłączniki typu AC mogą być nieskuteczne.
• Jak często należy testować wyłącznik różnicowoprądowy? Zaleca się comiesięczne sprawdzanie działania poprzez naciśnięcie przycisku „TEST”. Jeśli wyłącznik nie wyłączy się, należy wezwać elektryka w celu diagnostyki instalacji.
• Czy można podłączyć ten wyłącznik do szyny grzebieniowej? Tak – konstrukcja P302 umożliwia podłączenie zarówno za pomocą szyn grzebieniowych, jak i tradycyjnych szyn sztyftowych. Ułatwia to czyste okablowanie w rozdzielnicach wielomodułowych.
