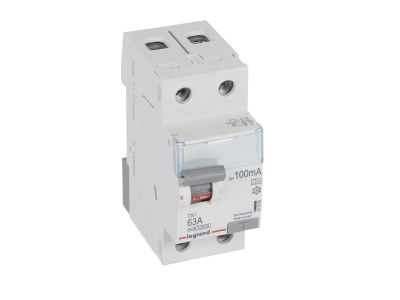

Wyłącznik różnicowo-prądowy P302 2P 63A 100mA typ A serii TX3 | 411566 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P302 serii TX3 o symbolu 411566 to dwubiegunowe urządzenie zabezpieczające przystosowane do pracy w sieci 230 V~. Dzięki znamionowemu prądowi różnicowemu 100 mA oraz prądowi obciążenia 63 A zapewnia skuteczną ochronę przed porażeniem w obwodach o znacznym poborze mocy. Szerokość 2 modułów (35 mm) ułatwia integrację w standardowych rozdzielnicach modułowych. Model typu A wykrywa zarówno prądy różnicowe sinusoidalne przemienne, jak i pulsujące stałe, co rozszerza zakres chronionych odbiorników.

• Prąd znamionowy 63 A: wysoka obciążalność prądowa umożliwia bezpieczną pracę w instalacjach o dużym zapotrzebowaniu na energię, np. w rozdzielnicach głównych lub w obwodach zasilających silniki.
• Znamionowy prąd różnicowy 100 mA: gwarantuje czułe wykrywanie upływu prądu, minimalizując ryzyko porażenia, a jednocześnie ogranicza zbędne wyłączenia w instalacjach o naturalnych prądach upływu.
• Typ A (wykrywanie prądów sinusoidalnych i pulsujących stałych): zapewnia ochronę w obwodach z urządzeniami elektronicznymi (prostowniki, falowniki), które generują pulsujące składowe stałe.
• Montaż na szynie TH35: szybki i stabilny montaż w rozdzielnicach modułowych, zgodny z branżowym standardem DIN.
• Możliwość rozbudowy o osprzęt serii DX3: styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy silnikowe pozwalają na zdalne sterowanie i sygnalizację stanu łączeniowego.

Zgodność z Normami

Wyłącznik różnicowo-prądowy P302 serii TX3 jest zgodny z normą EN 61008-1, co potwierdza jego bezpieczeństwo i niezawodność w typowych instalacjach niskiego napięcia. Posiada oznaczenie CE i jest przeznaczony do stosowania w obwodach jednofazowych 230 V~.

Zastosowanie

Uniwersalna konstrukcja sprawia, że wyłącznik P302 znajduje zastosowanie zarówno w nowych, jak i modernizowanych instalacjach elektrycznych. Sprawdza się szczególnie tam, gdzie wymagana jest ochrona dodatkowa przed porażeniem oraz ciągłość zasilania przy występowaniu prądów upływu o charakterze pulsującym.

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych i biurowych – zwłaszcza w pomieszczeniach z dużą liczbą urządzeń elektronicznych (komputery, sprzęt RTV/AGD).
• Zabezpieczenie obwodów zasilających urządzenia z prostownikami i przekształtnikami – np. pompy ciepła, klimatyzatory, ładowarki pojazdów elektrycznych.
• Instalacje przemysłowe i usługowe, gdzie występują odbiorniki jednofazowe o znacznej mocy, a także linie zasilające szafy sterownicze.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako wyłącznik różnicowo-prądowy do ochrony przeciwporażeniowej całego obwodu.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika różnicowo-prądowego P302 może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (co najmniej grupa G1). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przyłączanie przewodów (zalecany przekrój dobrany do prądu 63 A) może odbywać się bezpośrednio lub za pomocą szyn grzebieniowych oraz szyn sztyftowych. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta. Po montażu sprawdź poprawność działania za pomocą przycisku TEST.

FAQ

• Czy wyłącznik P302 typu A wykrywa prądy stałe? Tak. Typ A reaguje na prądy różnicowe sinusoidalne przemienne oraz na pulsujące prądy stałe (np. generowane przez prostowniki diodowe). Nie wykrywa jednak gładkich prądów stałych – do tego przeznaczone są wyłączniki typu B.
• Czy do wyłącznika można dołączyć styki pomocnicze lub wyzwalacze? Tak. Konstrukcja P302 umożliwia montaż akcesoriów z serii DX3, takich jak styki pomocnicze (sygnalizacja położenia) oraz wyzwalacze wzrostowe i napięciowe, co pozwala na integrację z systemami automatyki i zdalne odłączanie.
• Jaka jest szerokość wyłącznika w modułach i jaki ma prąd znamionowy? Urządzenie zajmuje 2 moduły (wymiar 35 mm). Jego prąd znamionowy wynosi 63 A, a znamionowy prąd różnicowy 100 mA. Parametry te są podane na tabliczce znamionowej i w karcie katalogowej.
