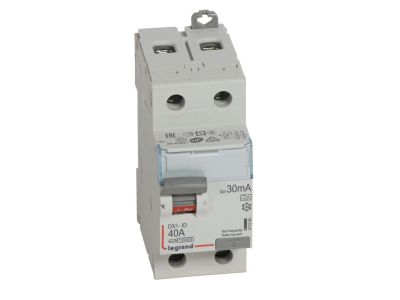

Wyłącznik różnicowo-prądowy P302 2P 40A 30mA typ A serii DX3 | 411555 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P302 serii DX3 (symbol 411555) to dwubiegunowe urządzenie ochronne typu A, przystosowane do prądu znamionowego 40 A i znamionowego prądu różnicowego 30 mA. Dzięki szerokości 2 modułów (35 mm) pozwala zaoszczędzić miejsce w rozdzielnicy, a kompaktowa konstrukcja ułatwia montaż na szynie TH35.

• Prąd znamionowy 40 A: zapewnia bezpieczną pracę w obwodach o umiarkowanym obciążeniu, np. w instalacjach mieszkaniowych i biurowych.
• Znamionowy prąd różnicowy 30 mA: skuteczna ochrona przed porażeniem w przypadku upływu prądu do ziemi.
• Typ A: wykrywa zarówno prądy różnicowe sinusoidalne przemienne, jak i pulsujące stałe – niezbędny w obwodach z urządzeniami elektronicznymi (ładowarki, regulatory LED).
• Szerokość 2 modułów (35 mm): oszczędność miejsca w rozdzielnicy, pozwala na gęstsze upakowanie aparatury.
• Możliwość wyposażenia w akcesoria serii DX3: styki pomocnicze, wyzwalacze i napędy – elastyczna rozbudowa i dostosowanie do zaawansowanych systemów automatyki.

Zgodność z Normami

Wyłącznik różnicowo-prądowy P302 spełnia wymagania normy EN 61008-1 (IEC 61008-1), co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik różnicowo-prądowy P302 typ A znajduje zastosowanie w instalacjach wymagających ochrony przed porażeniem, szczególnie tam gdzie występują urządzenia generujące prądy pulsujące stałe.

• Ochrona w obwodach gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Obwody z elektroniką użytkową, taką jak komputery, ładowarki, regulatory oświetlenia LED.
• Instalacje przemysłowe i komercyjne z przekształtnikami energoelektronicznymi.
• Systemy automatyki budynkowej, gdzie wymagana jest wysoka selektywność ochrony.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego P302 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Przekrój przewodów należy dobrać do prądu obciążenia (max 40 A), a moment dokręcania zacisków – ściśle według dokumentacji producenta.

FAQ

• Czy wyłącznik P302 wykrywa tylko prądy sinusoidalne? Nie, typ A wykrywa również prądy różnicowe pulsujące stałe, dzięki czemu zapewnia ochronę w obwodach z prostownikami, regulacją mocy i urządzeniami elektronicznymi.
• Jaka jest szerokość modułowa wyłącznika? Wyłącznik zajmuje 2 moduły o łącznej szerokości 35 mm, co oszczędza miejsce w rozdzielnicy.
• Czy można go podłączyć za pomocą szyny grzebieniowej? Tak, wyłącznik przystosowany jest do przyłączania zarówno szynami grzebieniowymi, jak i sztyftowymi. Istnieje również możliwość rozbudowy o styki pomocnicze, wyzwalacze i napędy z serii DX3.
