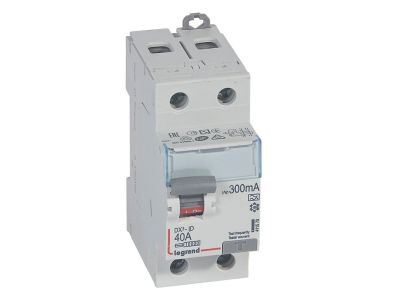

Wyłącznik różnicowo-prądowy P302 2P 40A 300mA typ A serii DX3 | 411570 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P302 serii DX3 (symbol 411570) to dwubiegunowe urządzenie ochronne o prądzie znamionowym 40 A i znamionowym prądzie różnicowym 300 mA typu A. Dzięki szerokości 2 modułów (35 mm) umożliwia oszczędne zagospodarowanie przestrzeni w rozdzielnicy, a kompatybilność z systemem optymalnego rozdziału energii HX3 oraz akcesoriami serii DX3 ułatwia rozbudowę instalacji.

• Prąd znamionowy 40 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przeciążenia styków głównych.
• Znamionowy prąd różnicowy 300 mA: skuteczna ochrona przeciwporażeniowa w instalacjach o podwyższonym pądzie upływu – ogranicza ryzyko porażenia przy uszkodzeniu izolacji.
• Typ A – wykrywanie prądów sinusoidalnych i pulsujących stałych: niezbędny w obwodach z odbiornikami elektronicznymi (prostowniki, falowniki, zasilacze impulsowe), gdzie występują odkształcone przebiegi prądu różnicowego.
• Szerokość 2 modułów (35 mm): kompaktowa budowa pozwala zaoszczędzić miejsce w rozdzielnicy i zwiększa możliwości aranżacji szaf sterowniczych.
• Kompatybilność z systemem HX3 i akcesoriami DX3: możliwość przyłączania za pomocą szyn grzebieniowych lub sztyftowych oraz wyposażenia w styki pomocnicze, wyzwalacze i napędy z tej samej serii – elastyczność rozbudowy bez konieczności przeprojektowywania rozdzielnicy.

Zgodność z Normami

Wyłącznik różnicowo-prądowy P302 serii DX3 jest zgodny z normą EN 61008-1, co potwierdza jego przydatność do stosowania w instalacjach niskiego napięcia zgodnie z wymaganiami europejskimi. Posiada certyfikację CE i jest przeznaczony do montażu w rozdzielnicach spełniających standard DIN.

Zastosowanie

Dwubiegunowy wyłącznik różnicowo-prądowy typu A znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przeciwporażeniowa przy jednoczesnej odporności na zakłócenia od urządzeń elektronicznych. Sprawdza się w instalacjach mieszkaniowych, biurowych oraz przemysłowych.

• Ochrona przeciwporażeniowa w obwodach gniazd wtyczkowych i odbiorników stałych o prądzie do 40 A.
• Instalacje z odbiornikami generującymi pulsujące prądy stałe: pralki, ładowarki, zasilacze komputerowe, falowniki pomp i klimatyzatorów.
• Rozdzielnice główne i podrozdzielnice w budynkach mieszkalnych, usługowych i lekkiego przemysłu – w połączeniu z systemem optymalnego rozdziału energii HX3.
• Automatyka budynkowa i szafy sterownicze, gdzie wymagane jest selektywne wyłączanie obwodów przy pądach różnicowych 300 mA.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie należy instalować na szynie TH35 (DIN) w rozdzielnicy spełniającej wymagane stopnie ochrony. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów oraz moment dokręcania zacisków dobrać zgodnie z dokumentacją techniczną producenta – niewłaściwe dokręcenie może spowodować przegrzanie połączeń. Dopuszczalne jest przyłączanie za pomocą szyn grzebieniowych lub sztyftowych.

FAQ

• Jaka jest różnica między typem A a typem AC? Typ A wykrywa nie tylko przemienne prądy różnicowe sinusoidalne, ale także pulsujące prądy stałe – jest niezbędny w obwodach z odbiornikami elektronicznymi (np. falowniki, zasilacze impulsowe), gdzie typ AC mógłby nie zadziałać.
• Jaką szerokość zajmuje wyłącznik w rozdzielnicy? Urządzenie ma szerokość 2 modułów modularnych (2 × 17,5 mm = 35 mm), co pozwala na oszczędne planowanie przestrzeni w szafie rozdzielczej.
• Czy można go montować na szynie TH35? Tak, wyłącznik przeznaczony jest do montażu na wsporniku TH35 zgodnym z normą DIN – standardowym rozwiązaniu w rozdzielnicach modułowych.
