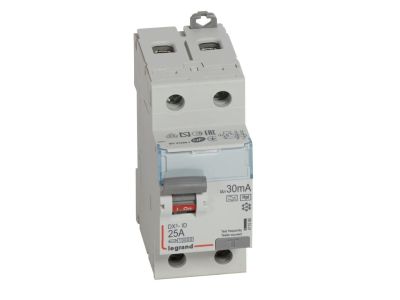

Wyłącznik różnicowo-prądowy P302 2P 25A 30mA typ HPI serii DX3 | 411590 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P302 z serii DX3 to dwubiegunowe urządzenie ochronne typu Hpi o prądzie znamionowym 25 A i prądzie różnicowym 30 mA. Konstrukcja Hpi zapewnia odporność na niepożądane wyłączenia w środowiskach z zakłóceniami, co zwiększa niezawodność instalacji. Szerokość 2 modułów (17,5 mm) pozwala na oszczędne zagospodarowanie rozdzielnicy.

• Typ Hpi: Wykrywa prądy różnicowe sinusoidalne przemienne oraz pulsujące stałe, jednocześnie jest odporny na niepożądane wyłączenia w zakłócanych środowiskach – minimalizuje przestoje i fałszywe zadziałania.
• Prąd znamionowy 25 A: Umożliwia bezpieczne obciążenie obwodów o znacznym poborze mocy, np. w instalacjach mieszkaniowych i biurowych.
• Prąd różnicowy 30 mA: Zapewnia skuteczną ochronę przeciwporażeniową w typowych obwodach gniazd i odbiorników.
• Kompatybilność z systemem HX3: Możliwość przyłączania za pomocą szyn grzebieniowych lub sztyftowych w ramach Systemu Optymalnego Rozdziału Energii HX3 do 125 A.
• Możliwość rozbudowy: Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze i napędy z serii DX3, co zwiększa funkcjonalność instalacji.

Zgodność z Normami

Wyłącznik różnicowo-prądowy P302 jest zgodny z normą EN 61008-1. Posiada certyfikat CE.

Zastosowanie

Wyłącznik różnicowo-prądowy P302 typu Hpi znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przeciwporażeniowej przy jednoczesnej odporności na zakłócenia elektromagnetyczne.

• Ochrona obwodów gniazd w budynkach mieszkalnych i biurach.
• Instalacje z urządzeniami elektronicznymi (komputery, falowniki, zasilacze impulsowe) generującymi zakłócenia.
• Systemy automatyki budynkowej, gdzie niepożądane wyłączenia mogą zakłócić działanie sterowników.
• Obwody oświetlenia z elektroniką (np. sterowniki LED) narażone na przepięcia i zakłócenia.

Wskazówki Montażowe

Montaż wyłącznika P302 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta. Możliwe jest przyłączanie za pomocą szyn grzebieniowych lub sztyftowych.

FAQ

• Czym różni się typ Hpi od standardowego typu A? Typ Hpi wykrywa takie same prądy różnicowe jak typ A (sinusoidalne przemienne i pulsujące stałe), ale jest dodatkowo odporny na niepożądane wyłączenia w środowiskach o wysokim poziomie zakłóceń, np. w obecności urządzeń z przekształtnikami.
• Czy wyłącznik można podłączyć szyną grzebieniową? Tak, wyłącznik P302 jest przystosowany do przyłączania za pomocą szyn grzebieniowych lub sztyftowych w ramach systemu HX3 do 125 A.
• Jakie jest napięcie znamionowe wyłącznika? Wyłącznik przeznaczony jest do pracy w sieci jednofazowej 230 V~ (2-biegunowy).
