Wyłącznik różnicowo-prądowy P302 2P 25A 300mA typ AC serii TX3 | 411529 Legrand

Opis i Kluczowe Cechy

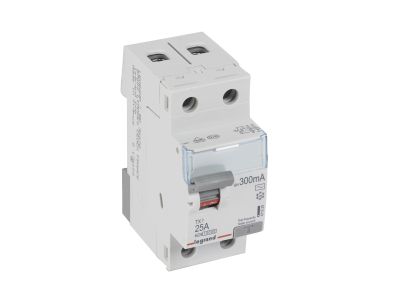

Wyłącznik różnicowo-prądowy P302 (symbol 411529) serii TX3 to dwubiegunowe urządzenie ochronne o prądzie znamionowym 25 A i prądzie różnicowym 300 mA typu AC. Szerokość 2 modułów (35 mm) umożliwia oszczędne zagospodarowanie miejsca w rozdzielnicy, a kompatybilność z szynami TH35 i szynami grzebieniowymi ułatwia instalację.

• Prąd znamionowy 25 A: Zapewnia bezpieczną pracę w obwodach odbiorczych o znacznym obciążeniu, minimalizując ryzyko przegrzania.
• Znamionowy prąd różnicowy 300 mA (typ AC): Skutecznie wykrywa sinusoidalne prądy różnicowe przemienne, chroniąc przed porażeniem w standardowych instalacjach.
• Szerokość 2 modułów (35 mm): Kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy montowanej na szynie TH35.
• Możliwość rozbudowy o akcesoria serii DX3: Umożliwia dołączenie styków pomocniczych, wyzwalaczy i napędów, zwiększając funkcjonalność układu.
• Przyłączenie szynami grzebieniowymi/sztyftowymi: Ułatwia estetyczne i szybkie okablowanie w rozdzielnicach modułowych.

Zgodność z Normami

Wyłącznik P302 spełnia wymagania normy EN 61008-1 (odpowiednik IEC/EN 61008-1) dotyczącej wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego. Posiada oznaczenie CE i jest przeznaczony do montażu w rozdzielnicach zgodnych z obowiązującymi przepisami.

Zastosowanie

Wyłącznik różnicowo-prądowy P302 znajduje zastosowanie przede wszystkim w ochronie przeciwporażeniowej w instalacjach niskiego napięcia.

• Ochrona obwodów jednofazowych 230 V AC w budynkach mieszkalnych i biurowych.
• Zabezpieczenie linii oświetleniowych i gniazd wtykowych przed skutkami zwarć doziemnych.
• Stosowanie jako wyłącznik główny w małych rozdzielnicach mieszkaniowych.
• Współpraca z rozłącznikami i wyłącznikami nadprądowymi w celu zapewnienia selektywności ochrony.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego P302 powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Momenty dokręcania śrub zaciskowych oraz przekroje przyłączanych przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Zaleca się stosowanie szyn grzebieniowych do połączeń fazowych dla uzyskania przejrzystej i bezpiecznej instalacji.

FAQ

• Czy wyłącznik P302 ma podświetlenie lub sygnalizację zadziałania? Standardowa wersja nie posiada wbudowanego podświetlenia. Sygnalizacja stanu załączenia widoczna jest po położeniu dźwigni (kolor szary). W celu zdalnej sygnalizacji można dołączyć styk pomocniczy z serii DX3.
• Jaki jest stopień ochrony IP tego wyłącznika? Dla aparatury modułowej montowanej w rozdzielnicy typowy stopień ochrony to IP20 od strony czołowej. Producent nie podaje innych wartości, dlatego urządzenie należy instalować w obudowie o odpowiednim IP.
• Jaka jest różnica między typem AC a typem A? Typ AC wykrywa wyłącznie sinusoidalne prądy różnicowe przemienne. Typ A dodatkowo wykrywa pulsujące prądy stałe. Model P302 to typ AC – przeznaczony do standardowych instalacji obciążonych odbiornikami liniowymi. W przypadku urządzeń z prostownikami (np. sprzęt IT) zaleca się typ A.
