Wyłącznik różnicowo-prądowy P302 2P 25A 300mA typ AC serii DX3 | 411524 Legrand

Opis i Kluczowe Cechy

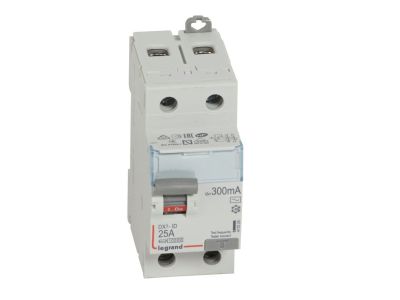

Wyłącznik różnicowo-prądowy P302 (symbol 411524) serii DX3 to dwubiegunowe urządzenie ochronne typu AC o prądzie znamionowym 25 A i znamionowym prądzie różnicowym 300 mA. Szerokość 2 modułów (35 mm) pozwala na oszczędne zagospodarowanie rozdzielnicy. Dzięki detekcji wyłącznie sinusoidalnych prądów różnicowych przemiennych zapewnia skuteczną ochronę przeciwporażeniową w obwodach prądu przemiennego.

• Prąd znamionowy 25 A: Bezpieczna praca w obwodach odbiorczych o znacznym obciążeniu, np. gniazd wtykowych czy oświetlenia, bez ryzyka przeciążenia.
• Znamionowy prąd różnicowy 300 mA: Ochrona przed porażeniem w instalacjach, gdzie wyższy prąd zadziałania zapobiega niepożądanym wyłączeniom spowodowanym pojemnościami pasożytniczymi.
• Typ AC: Wykrywa sinusoidalne prądy różnicowe przemienne – odpowiedni do obwodów, w których nie występują przebiegi pulsujące ani stałe.
• Szerokość 2 modułów (35 mm): Kompaktowa konstrukcja ułatwia montaż na szynie TH35, oszczędzając miejsce w rozdzielnicy.
• Kompatybilność z systemem HX3: Możliwość przyłączania szynami grzebieniowymi lub sztyftowymi oraz wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3.

Zgodność z Normami

Wyłącznik P302 jest zgodny z normą EN 61008-1 (IEC 61008-1), co potwierdza jego przydatność do ochrony przeciwporażeniowej w instalacjach niskiego napięcia. Posiada oznaczenie CE.

Zastosowanie

Dzięki parametrom 25 A i 300 mA oraz charakterystyce typu AC, wyłącznik znajduje zastosowanie w obwodach, w których przepływ prądu różnicowego ma charakter sinusoidalny przemienny. Przeznaczony do instalacji wymagających wyższego progu zadziałania lub selektywności.

• Ochrona przeciwporażeniowa w obwodach gniazd wtykowych i oświetlenia w budynkach mieszkalnych i biurowych (przy braku urządzeń generujących prąd pulsujący).
• Instalacje przemysłowe o podwyższonej pojemności doziemnej, gdzie standardowe wyłączniki 30 mA mogą powodować fałszywe wyłączenia.
• Obwody z odbiornikami czysto rezystancyjnymi lub silnikami indukcyjnymi (sinusoidalny prąd różnicowy).
• Jako element rozdzielnic głównych w systemie Optymalnego Rozdziału Energii HX3.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 25 A. Moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Zaleca się regularne testowanie wyłącznika za pomocą przycisku „T”.

FAQ

• Czy wyłącznik P302 ma sygnalizację LED? W danych produktu nie ma informacji o podświetleniu lub sygnalizacji LED. Wyłącznik posiada mechaniczną dźwignię załączającą w kolorze szarym, która wskazuje stan zadziałania.
• Jaki jest stopień ochrony obudowy? Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się IP20 od strony czołowej. Producent nie podaje konkretnego IP w danych, ale urządzenie jest przystosowane do montażu w suchych pomieszczeniach.
• Jaki jest tryb pracy styku – normalnie zamknięty czy normalnie otwarty? Wyłącznik różnicowo-prądowy nie posiada w standardzie styków pomocniczych. W przypadku zadziałania wyzwalacza różnicowego styki główne (dwubiegunowe) rozłączają obwód. Można go wyposażyć w opcjonalne styki pomocnicze z serii DX3.
