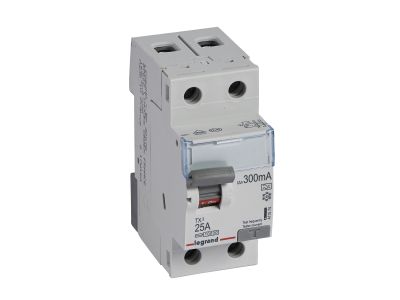

Wyłącznik różnicowo-prądowy P302 2P 25A 300mA typ A serii TX3 | 411574 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P302 o symbolu 411574 to dwubiegunowe urządzenie ochronne typu A z serii TX3, przeznaczone do instalacji o napięciu 230 V~. Dzięki prądowi znamionowemu 25 A i znamionowemu prądowi różnicowemu 300 mA zapewnia skuteczną ochronę przeciwporażeniową w obwodach o znacznym obciążeniu, jednocześnie wykrywając zarówno prądy sinusoidalne, jak i pulsujące stałe. Szerokość 2 modułów (35 mm) ułatwia zabudowę w rozdzielnicy.

• Prąd znamionowy 25 A: umożliwia bezpieczną pracę w obwodach o obciążeniu do 25 A bez ryzyka przeciążenia styków.
• Znamionowy prąd różnicowy 300 mA: gwarantuje ochronę przeciwporażeniową w instalacjach, gdzie wymagany jest wyższy prąd zadziałania, np. dla selektywności lub ograniczenia zbędnych wyłączeń.
• Typ A (wykrywanie prądów sinusoidalnych i pulsujących stałych): niezbędny w obwodach z nowoczesnymi odbiornikami elektroniki, prostownikami, falownikami i zasilaczami impulsowymi.
• Szerokość 2 modułów (35 mm): oszczędza miejsce w rozdzielnicy i ułatwia integrację z inną aparaturą modułową.
• Możliwość wyposażenia w akcesoria serii DX3: styki pomocnicze, wyzwalacze i napędy umożliwiają rozbudowę funkcjonalności układu.

Zgodność z Normami

Wyłącznik P302 jest zgodny z normą EN 61008-1, co potwierdza jego bezpieczeństwo i niezawodność w ochronie przeciwporażeniowej. Urządzenie posiada certyfikację CE.

Zastosowanie

Wyłącznik różnicowo-prądowy P302 typ A znajduje zastosowanie w instalacjach wymagających ochrony przed skutkami prądów różnicowych, w tym pochodzących z urządzeń elektronicznych generujących prądy pulsujące stałe.

• Ochrona obwodów gniazd w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Instalacje z odbiornikami takimi jak ładowarki, falowniki, zasilacze impulsowe, urządzenia z prostownikami.
• Rozdzielnice główne i podrozdzielnice – szczególnie tam, gdzie wymagana jest selektywność przy wyższych prądach różnicowych (300 mA).
• Automatyka budynkowa i sterowanie oświetleniem w obiektach komercyjnych.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta – dla prądu 25 A zalecany minimalny przekrój przewodu to 2,5 mm² (w zależności od warunków). Stosuj szyny grzebieniowe lub sztyftowe do przyłączania fazy i przewodu neutralnego.

FAQ

• Czy wyłącznik P302 jest wyposażony w podświetlenie? W danych produktu nie podano informacji o podświetleniu. Wyłącznik posiada standardową dźwignię ręczną w kolorze szarym – stan załączenia widoczny jest na podstawie położenia dźwigni.
• Jaki jest stopień ochrony IP tego wyłącznika? Producent nie podaje konkretnego stopnia IP. Standardowo aparatura modułowa przeznaczona do montażu w rozdzielnicy ma ochronę IP20 (ochrona przed dotknięciem palcem i ciałami stałymi powyżej 12,5 mm). W przypadku montażu w warunkach wilgotnych należy zastosować odpowiednią obudowę.
• Jaka jest różnica między typem A a typem AC? Typ A wykrywa prądy różnicowe sinusoidalne przemienne oraz pulsujące stałe (jednopołówkowe), podczas gdy typ AC wykrywa wyłącznie prądy sinusoidalne. Typ A jest wymagany w obwodach z odbiornikami elektronicznymi, prostownikami i falownikami.
