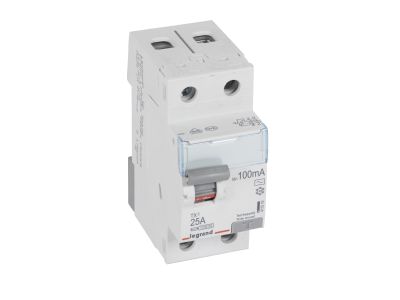

Wyłącznik różnicowo-prądowy P302 2P 25A 100mA typ AC serii TX3 | 411519 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P302 serii TX3 to dwubiegunowe urządzenie ochronne o prądzie znamionowym 25 A i znamionowym prądzie różnicowym 100 mA typu AC. Dzięki wykrywaniu prądów upływowych sinusoidalnie przemiennych zapewnia skuteczną ochronę przeciwporażeniową i przeciwpożarową w instalacjach 230 V~. Szerokość 2 modułów (35 mm) pozwala na oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 25 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, chroniąc przed przeciążeniami i zwarciami w zakresie działania RCD.
• Znamionowy prąd różnicowy 100 mA (typ AC): wykrywa sinusoidalnie przemienne prądy upływowe – idealny do ochrony przeciwpożarowej oraz w obwodach, gdzie nie występują składowe stałe.
• 2-biegunowy (2P), 230 V~: przeznaczony do pracy w sieciach jednofazowych, odłącza jednocześnie fazę i przewód neutralny.
• Szerokość 2 modułów (35 mm): kompaktowa konstrukcja ułatwia montaż w standardowych rozdzielnicach modułowych.
• Możliwość rozbudowy o akcesoria serii DX3: styki pomocnicze, wyzwalacze i napędy zwiększają funkcjonalność i umożliwiają zdalne sterowanie.

Zgodność z Normami

Wyłącznik P302 spełnia wymagania normy EN 61008-1 (odpowiadającej IEC 61008-1) dla wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego. Posiada certyfikat CE, co potwierdza zgodność z europejskimi wymogami bezpieczeństwa.

Zastosowanie

Wyłącznik różnicowo-prądowy P302 znajduje zastosowanie w instalacjach elektrycznych budynków mieszkalnych, biurowych i przemysłowych, gdzie wymagana jest ochrona przed skutkami prądów upływowych.

• Ochrona przeciwporażeniowa i przeciwpożarowa w obwodach gniazd wtyczkowych i odbiorników stałych.
• Zabezpieczenie linii oświetleniowych i gniazd w pomieszczeniach wilgotnych (łazienki, kuchnie).
• Stosowany w tablicach rozdzielczych jako główny lub odgałęźny wyłącznik różnicowoprądowy w sieciach TN-S.
• Możliwość łączenia z wyłącznikami nadprądowymi i stycznikami w celu budowy rozbudowanych systemów automatyki budynkowej.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (35 mm). Przekroje przewodów należy dobrać zgodnie z prądem znamionowym 25 A oraz obowiązującymi przepisami. Moment dokręcania zacisków – zgodnie z dokumentacją producenta dołączoną do urządzenia. Nie przekraczać dopuszczalnych parametrów pracy.

FAQ

• Jaki typ prądu różnicowego wykrywa wyłącznik P302? Wyłącznik P302 to typ AC – wykrywa wyłącznie sinusoidalnie przemienne prądy różnicowe. Nie nadaje się do obwodów z odbiornikami generującymi pulsujące prądy stałe (np. falowniki, pompy ciepła) – w takich przypadkach należy stosować typ A.
• Czy wyłącznik posiada podświetlenie lub sygnalizację zadziałania? Nie, P302 nie posiada wbudowanego podświetlenia. Stan zadziałania (pozycja OFF dźwigni) jest widoczny na froncie. Dostępne są akcesoria sygnalizacyjne z serii DX3.
• Czy można do niego podłączyć styki pomocnicze? Tak, wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe oraz napędy silnikowe z rodziny DX3, co umożliwia zdalne monitorowanie i sterowanie.
