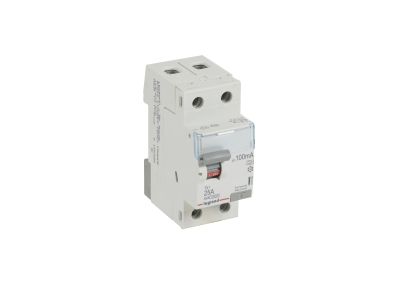

Wyłącznik różnicowo-prądowy P302 2P 25A 100mA typ A serii TX3 | 411564 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P302 o symbolu 411564 z serii TX3 to dwubiegunowe urządzenie ochronne (2P) o prądzie znamionowym 25 A i znamionowym prądzie różnicowym 100 mA typu A. Dzięki szerokości 2 modułów (35 mm) umożliwia oszczędne zagospodarowanie miejsca w rozdzielnicy, a wykonanie zgodne z normą EN 61008-1 gwarantuje bezpieczeństwo i niezawodność w nowoczesnych instalacjach elektrycznych.

• Typ A (wykrywanie prądów sinusoidalnych i pulsujących stałych): skuteczna ochrona w obwodach z odbiornikami generującymi składową stałą, np. falowniki, pompy, oświetlenie LED, pralki – minimalizuje ryzyko fałszywych wyłączeń i zapewnia ciągłość pracy.
• Prąd znamionowy 25 A: odpowiedni do zabezpieczania obwodów o umiarkowanym obciążeniu, np. gniazd wtykowych, oświetlenia czy małych urządzeń przemysłowych.
• Znamionowy prąd różnicowy 100 mA: dedykowany do ochrony przed uszkodzeniem sprzętu i pożarem w obwodach, gdzie wyższy prąd wyzwalania jest dopuszczalny i wymagany (selektywność z wyłącznikami 30 mA).
• Możliwość wyposażenia w akcesoria serii DX3: styki pomocnicze, wyzwalacze wzrostowe/napięciowe, napędy – łatwa rozbudowa o funkcje sygnalizacji, zdalnego wyłączania lub automatyki.
• Montaż na szynie TH35 (zgodnie z DIN): szybki i pewny montaż w rozdzielnicach modułowych, możliwość łączenia szynami grzebieniowymi lub sztyftowymi dla uporządkowanej instalacji.

Zgodność z Normami

Wyłącznik różnicowo-prądowy P302 spełnia wymagania normy EN 61008-1 (IEC 61008-1), co potwierdza jego bezpieczeństwo i parametry techniczne. Produkt posiada oznaczenie CE oraz jest przeznaczony do montażu w instalacjach zgodnych z aktualnymi przepisami.

Zastosowanie

Dzięki typowi A i ustawieniu 100 mA wyłącznik P302 znajduje zastosowanie w obwodach, gdzie wymagana jest ochrona przed prądami różnicowymi zawierającymi składową stałą, a także w instalacjach, w których potrzebna jest selektywność wyłączania.

• Ochrona obwodów z falownikami, przetwornicami częstotliwości, zasilaczami impulsowymi – typ A zapobiega niewłaściwemu wyzwalaniu.
• Zabezpieczenie linii oświetlenia LED, pomp, pralek, suszarek i innych urządzeń generujących pulsujące prądy stałe.
• Stosowanie jako wyłącznik różnicowy w rozdzielnicach głównych lub podrozdzielnicach, gdzie wymagany jest wyższy prąd różnicowy (np. dla selektywności z wyłącznikami 30 mA).
• Automatyka budynkowa i przemysłowa – możliwość rozbudowy o styki pomocnicze i napędy do zdalnego sterowania i sygnalizacji.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu znamionowego 25 A zgodnie z obowiązującymi normami. Momenty dokręcania zacisków – według dokumentacji producenta. Połączenia można realizować za pomocą szyn grzebieniowych lub sztyftowych – zapewniają one estetykę i obniżają ryzyko poluzowania.

FAQ

• Czy wyłącznik P302 nadaje się do ochrony przeciwporażeniowej? Znamionowy prąd różnicowy 100 mA jest wyższy niż wartość 30 mA wymagana do ochrony życia. Stosuje się go głównie do ochrony przed uszkodzeniem urządzeń i pożarem, często jako wyłącznik selektywny. W obwodach wymagających ochrony ludzi należy zastosować wyłącznik o prądzie 30 mA.
• Jaka jest różnica między typem AC a typem A? Typ A wykrywa zarówno sinusoidalne prądy różnicowe (jak typ AC), jak i pulsujące prądy stałe. Jest niezbędny w obwodach z odbiornikami elektronicznymi, gdzie mogą występować składowe stałe.
• Czy można podłączyć do niego styki pomocnicze lub napęd? Tak, wyłącznik P302 jest przystosowany do współpracy z akcesoriami serii DX3 – stykami pomocniczymi, wyzwalaczami wzrostowymi/napięciowymi oraz napędami silnikowymi, co umożliwia zdalne sterowanie i sygnalizację.
