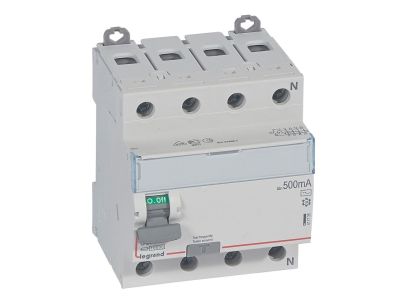

Wyłącznik różnicowo-prądowy P 304 4P 80A 500MA typ AC serii DX3 | 411735 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy P 304 serii DX3 (symbol katalogowy 411735) to czterobiegunowe urządzenie ochronne o prądzie znamionowym 80 A i znamionowym prądzie różnicowym 500 mA, typu AC. Dzięki szerokości 4 modułów (4 x 17,5 mm) zapewnia oszczędność miejsca w rozdzielnicy, a wysoki prąd znamionowy pozwala na bezpieczną pracę w obwodach o dużym obciążeniu bez ryzyka przegrzania styków. Kompatybilny z systemem optymalnego rozdziału energii HX3 do 125 A.

• Prąd znamionowy 80 A: umożliwia zasilanie odbiorników o znacznym poborze mocy, minimalizując ryzyko przeciążenia i przegrzania instalacji.
• Znamionowy prąd różnicowy 500 mA: skuteczna ochrona przed pożarem wywołanym upływem prądu w obwodach o wysokiej rezystancji izolacji, np. w instalacjach przemysłowych.
• Typ AC: wykrywa prądy różnicowe sinusoidalne przemienne – podstawowa ochrona w standardowych sieciach niskiego napięcia.
• Szerokość 4 modułów (17,5 mm): kompaktowa zabudowa w rozdzielnicy, pozwalająca na oszczędność miejsca i łatwą rozbudowę instalacji.
• Kompatybilność z akcesoriami serii DX3: możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy, co zwiększa funkcjonalność i automatyzację obwodu.

Zgodność z Normami

Wyłącznik różnicowo-prądowy P 304 serii DX3 jest zgodny z normą EN 61008-1 oraz posiada certyfikat CE. Spełnia wymagania europejskich przepisów dotyczących bezpieczeństwa urządzeń do ochrony przed porażeniem prądem elektrycznym.

Zastosowanie

Czterobiegunowy wyłącznik różnicowy typu AC znajduje zastosowanie w obwodach zasilających odbiorniki jednofazowe i trójfazowe, gdzie wymagana jest ochrona przed skutkami prądów różnicowych sinusoidalnych. Idealny do instalacji mieszkaniowych, biurowych oraz lekkiego przemysłu.

• Ochrona przeciwpożarowa i przeciwporażeniowa w rozdzielnicach głównych budynków mieszkalnych i użyteczności publicznej.
• Zabezpieczenie obwodów gniazd wtyczkowych i oświetlenia w obiektach komercyjnych.
• Monitoring i ochrona obwodów o dużym poborze mocy, np. kotłów elektrycznych, pomp ciepła, klimatyzatorów.
• Instalacje przemysłowe, w których występują obciążenia rezystancyjne i indukcyjne niewprowadzające składowych stałych.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika różnicowo-prądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie montuje się na szynie TH35 (DIN), a moment dokręcania zacisków oraz dopuszczalny przekrój przewodów należy dobrać zgodnie z dokumentacją producenta. Przekrój przewodów musi być dostosowany do prądu znamionowego 80 A oraz warunków środowiskowych instalacji.

FAQ

• Czy wyłącznik P 304 typu AC nadaje się do ochrony przed porażeniem? Tak, zapewnia ochronę przed prądami różnicowymi sinusoidalnymi przemiennymi. Do ochrony przed prądami pulsującymi stałymi (np. w obwodach z prostownikami) należy stosować typ A lub Hpi, a przed prądami wyprostowanymi stałymi – typ B.
• Jaka jest szerokość modułu wyłącznika? Szerokość wynosi 4 moduły, co odpowiada 70 mm (4 × 17,5 mm). Umożliwia to oszczędne zagospodarowanie miejsca w rozdzielnicy.
• Czy można podłączyć wyłącznik za pomocą szyn grzebieniowych? Tak, urządzenie jest przystosowane do przyłączania zarówno szynami grzebieniowymi, jak i sztyftowymi. Zaleca się stosowanie akcesoriów dedykowanych serii DX3.
